Z44T/W型平行式雙閘板閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品介質的管路上作啟閉作用。
二、Z44T/W平行式雙閘板閘閥--主要零件材料
| 零件名稱 | 材 料 |
| Z44T-10 | Z44W-10 |
| 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 |
| 閘 板 | 灰鑄鐵＋黃銅 | 灰鑄鐵 |
| 閥 桿 | 碳鋼(銅) | 碳鋼(銅) |
| 頂 楔 | 球鐵 | 球鐵 |
| 閥桿螺母 | 青銅（球鐵） | 青銅（球鐵） |
| 手 輪 | 灰鑄鐵（球鐵） | 灰鑄鐵（球鐵） |
三、Z44T/W平行式雙閘板閘閥--性能規范
| 型號 | 公稱壓力
（MPa） | 試驗壓力 | 適用溫度
（℃） | 適用介質 |
強度（水）
（MPa） | 密封（水）
（MPa） |
| Z44T-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸氣、水、 |
| Z44W-10 | ≤100 | 油品 |

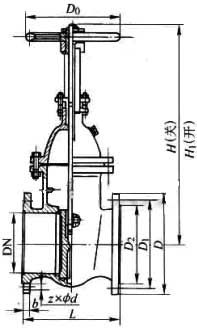

| 型號 | 公稱通徑
DN(㎜) | 尺寸 | 重量（㎏） |
| L | D | D1 | D2 | b-f | z-фd | H | Do |
| Z44T/W-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 240 | 140 | 11 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 260 | 180 | 17 |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 300 | 180 | 20 |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 345 | 200 | 26.5 |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 395 | 200 | 31.5 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 478 | 240 | 46.5 |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 558 | 240 | 61 |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 720 | 320 | 101 |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 845 | 320 | 144 |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 990 | 400 | 210 |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1175 | 400 | 270 |
| 400 | 480 | 565 | 515 | 482 | 32-4 | 16-ф25 | 1250 | 500 | 395 |
