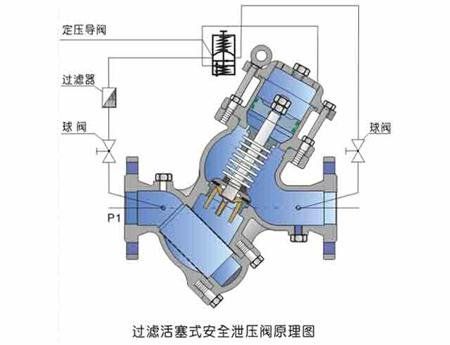

一、YQ98002型過濾活塞式安全泄壓閥--原理：

YQ98002型過濾活塞式安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線安全，也可作持壓閥用， 保障主閥上游的供水壓力。YQ98002型過濾活塞式安全泄壓閥能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平穩可靠，消除壓力余波。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。

二、YQ98002型過濾活塞式安全泄壓閥--連接尺寸：

三、YQ98002型過濾活塞式安全泄壓閥--特點：

1.畢托管向極敏感的限流導閥傳遞壓信號, 無孔板孔口節流, 無壓力損失, 節能.
2.限流導閥中有極靈敏的彈簧對流量進行調節, 操作簡單而且準確.
3.Y形寬體閥腔,流阻小.抗汽蝕性強.
日介質自身壓力自控, 無需外供驅動源.
5.主閥體的進口法蘭與閥座之間設了過濾器, 節省投資成本和安裝費用.
6.內外表面均噴澮環保涂層.確保產品的防府蝕及安全。

四、YQ98002型過濾活塞式安全泄壓閥--技術參數：

五、YQ98002型過濾活塞式安全泄壓閥--零件材質：

六、YQ98002型過濾活塞式安全泄壓閥--安裝方式及連接要求：

一、根據工況的減壓特性，必須在該閥前安裝 閘閥；

二、方便日后對該閥進行檢修工作.必須在減壓閥后安裝可曲繞軟連接；

三‘最佳安裝方式為臥式，其它方位也可以接受；

四、必須留出足夠的工作空間方便檢修；

五、吊裝時采用有效措施進行.也可利用該閥吊環進行。

七、YQ98002型過濾活塞式安全泄壓閥--安裝圖：
