Q41F/Y-16~320 鍛鋼浮動球閥

所屬系列：球閥系列

檢索關鍵字：Q41F浮動球閥，鍛鋼高壓球閥，A105鍛鋼球閥

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

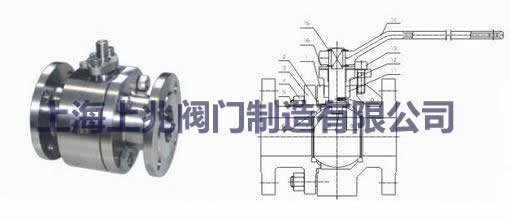

Q41F/Y鍛鋼浮動球閥

1.鍛鋼浮動球閥特征:

鍛鋼浮動球閥, 鍛造材料可以確保足夠的硬度和強度最大額定操作壓力下沒有內在缺陷施放. 足量的壁厚度決定身體和適應不同的高強度螺栓閥系方便維護和足以承擔壓力管道閥門的閥內件精心設計, 選擇在各種工作可靠性的工作條件.

2.防火安全結構:

當耳軸球閥正常使用,其加蓋閥座和球面法、閥座固定器o形環和蓋章的身體,這是軟密封,密封可靠當閥座和o形環受傷,閥座固定器和身體會加蓋膨脹石墨這樣的行為防火安全的目的.

3.防靜電設備:

為了防止間的磨擦球,桿和聚四氟乙烯產生靜電可能點燃易燃物品和炸藥,導致事故,在這個球閥,靜態傳導彈簧之間閥桿和球,閥桿和身體因此靜電是地面和系統安全進行擔保.

4.自由泄漏的身體密封結構:

暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和o形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩都不會引起外泄漏.

5.操作低扭矩:

自我潤滑軸承安裝在摩擦的干細胞,導致耐磨、靈活的運作和低扭矩.

6.減輕自動閥體凹處:

當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力, 同時不正常的自動釋放壓力, 并不損壞密封的上游的座位.

7.各種驅動類型:

閥門頂部墊根據ISO 5211設計, 方便交流和連接各種驅動共同驅動類型是手動、電動、氣動、氣動/液壓.

8.執行標準:

設計與制造標準: BS5351, ASME B16.34

結構長度: ANSI B16.10

法蘭連接: ANSI B16.25

對焊端: ANSI B16.25

試驗及檢驗: API 598

閥體溫度等級: Class150, Max 275 paig@100 Of

Class300, Max 720 paig@100 oF

9.主要零件材料

序號	材料名稱	碳鋼	不銹鋼
1	閥體	A105	F304	F304L	F316	F316L
2	球	SS304		SS304L	SS316	SS316L
3	閥桿	SS304		SS304L	SS316	SS316L
4	密封圈	PTFE、RPTFE
5	墊片	O型圈, PTFE, 金屬墊片
6	填料	PTFE, 金屬墊片
7	止推墊片	PTFE
8	定位片	A283D, 不銹鋼
9	手柄	A283D, 不銹鋼
10	薄型螺母	不銹鋼
11	定位銷	不銹鋼
12	螺母	A194-2H	A194-8		A194-8M
13	螺栓	A193-B7	A193-B8		A193-B8M

主要連接尺寸及重量(mm&kg) Class 150LB

通徑	L	d	D	D1	D2	b	f	z-d	H	W	重量
1/2	108	13	89	60.5	35	12	1.6	4-15	56	130	2.8
3/4	117	19	98	70	43	12	1.6	4-15	70	160	4.3
1	127	25	108	79.5	51	12	1.6	4-15	80	220	5.7
1-1/4	140	32	117	89	64	13	1.6	4-15	90	250	6.7
1-1/2	165	38	127	98.5	73	15	1.6	4-15	100	250	9.8
2	178	51	152	120.5	92	16	1.6	4-19	110	290	14.7

主要連接尺寸及重量(mm&kg) Class 300LB

通徑	L	d	D	D1	D2	b	f	z-d	H	W	重量
1/2	140	13	95	66.5	35	14.2	1.6	4-15	56	130	3.3
3/4	152	19	117	82.5	43	15.7	1.6	4-19	70	160	5.6
1	165	25	124	89	51	17.5	1.6	4-19	80	220	6.7
1-1/4	178	32	133	98.5	64	19	1.6	4-19	90	250	9.5
1-1/2	190	38	156	114.5	73	20.6	1.6	4-22	100	250	13.4
2	216	51	165	127	92	22.3	1.6	8-19	110	290	20
