氣動角座閥以316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。

氣缸材質：不銹鋼/聚酰胺   閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）

選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥

控制形式 直動式 閥體 不銹鋼CF8M

結構 角座閥 閥芯材料 不銹鋼

接口 G1/2-G2 閥座密封 PTEF

粘度 600mm2/s 活塞密封 FKM/NBR

介質溫度 PTFE:-10℃~+180℃ 安裝 任何位置

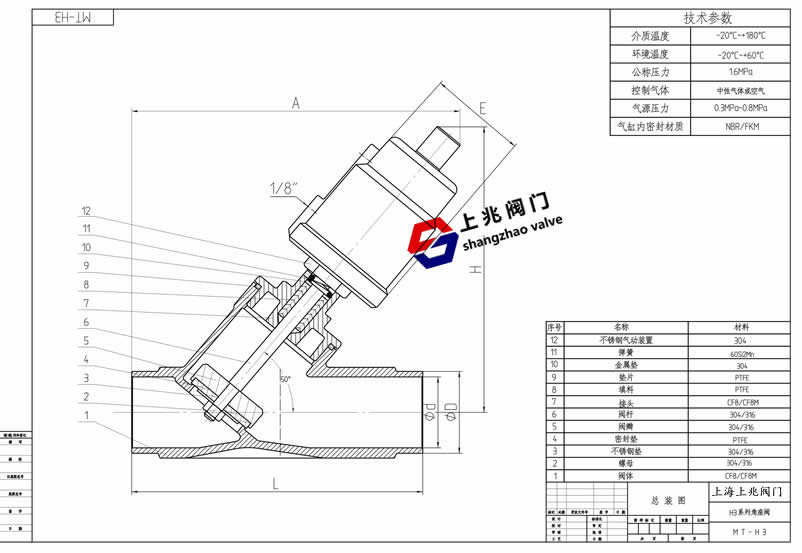

環境溫度 -10℃~+60℃ 控制介質 空氣 中性 氣體 蒸汽焊接式氣動角座閥零件表

名稱 材料 名稱 材料

閥體 CF8M 鎖緊螺母 Hpb59-1

六角螺母 1Cr18Ni9Ti 指示桿 Hpb59-1

閥芯密封墊 PTFE 常閉彈簧 65Mn-D

閥芯體 OCr178Ni12Mo2 缸體 CF8M

閥體密封墊 FKM 頂蓋 PC

連接 CF8M Y型圈 FKM

閥桿 OCr178Ni12Mo2 O型圈 NBR

閥桿密封套 PTFE 閥蓋 CF8M

閥桿密封圈 PTFE 含油軸承

壓緊密封墊 PTFE 墊圈 Hpb59-1

彈簧擋圈 活塞環 FKM

密封彈簧 65Mn-D 活塞 Hpb59-1 參數

接口

英寸 內孔

mm KV值

m3/h 最大工作

壓力 要求最小

氣源壓力 執行機構

尺寸mm 流向

G3/8 13 3.7 0-16 4.0 40 閥座上方

G1/2 13 4.2 0-16 2.7 50 閥座上方

G3/4 20 8.0 0-16 2.7 50 閥座上方

G1 25 19.0 0-16 2.0 63 閥座上方

G11/4 32 27.5 0-16 2.0 63 閥座上方

G11/2 40 42.0 0-16 2.0 63 閥座上方

G2 50 52.0 0-16 2.0 63 閥座上方

G21/2 65 77.0 0-14 1.6 80 閥座上方1.氣動角座閥按汽缸可分為：

單作用和雙作用 單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。

雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。

壓力范圍：0-1.6Mpa

介質溫度：-10 ℃ ~+180 ℃

環境溫度：-10 ℃ ~+60 ℃

閥體材料：不銹鋼

密封材料：聚四氟乙烯

執行機構外殼：聚酰按、不銹鋼

氣動角座閥在生活中的應用：

控制氣體：中性氣體，空氣

控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。



①，啤酒飲料等灌裝設備/beer & drinks filling machinery；

②，印刷紡織/textile printing&dying；

③，氣體工業/gas industry；

④，制藥及醫療設備/pharmacy & medical equipment；

⑤，化工行業/chemical industry；

⑥，高溫滅菌/disinfection；

⑦，發泡機械/frothing equipment；

⑧，水污染處理/water sewage disposal。

3.角閥工作原理：

在非工作狀態下，由于彈簧的作用，閥門常開或常閉。當執行器活塞被壓縮氣體作用時，閥門打開或關閉，雙作用形式靠壓縮氣體來控制閥門開關

⒉安裝環境：

①，控制形式：直動式；

②，管道壓力：MAX 1.6MPA(232psi）；

③，控制壓力：0.3-0.8MPA(43.5-116psi）；

④，結構：角式

⑤，接口：DN10-DN100;

⑥,介質粘度：600MM2/S；

⑦，介質溫度：-10度-+180度（PTFE）;

⑧，環境溫度：-10度-+60度；

⑨，安裝位置：任意位置（360度任選位置安裝）。

4.安裝與拆卸：

①，連接閥門至管道，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；

②，焊接式安裝：焊接時請拆離執行器；

③，螺紋、法蘭、快裝式安裝：可正常安裝；

④，拆卸：拆卸前確保對閥門的氣壓已解除；輕卸；拆卸后保護好螺紋和密封材料；

⑤，閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。

⑥，安裝時，請確保管道內和接口處無殘留物。

⑦，安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

 ⒌保修服務：

上兆閥門，質量優秀，性能卓越。其任何一款閥門的出廠都經過生產檢驗，包裝檢驗和出廠檢驗三道嚴格的檢驗的程序，確保了用戶能享受到佳信閥門完美的品質服務。但任何產品都難免有瑕疵，如果在您正確使用我司產品的基礎上出現任何質量問題。
