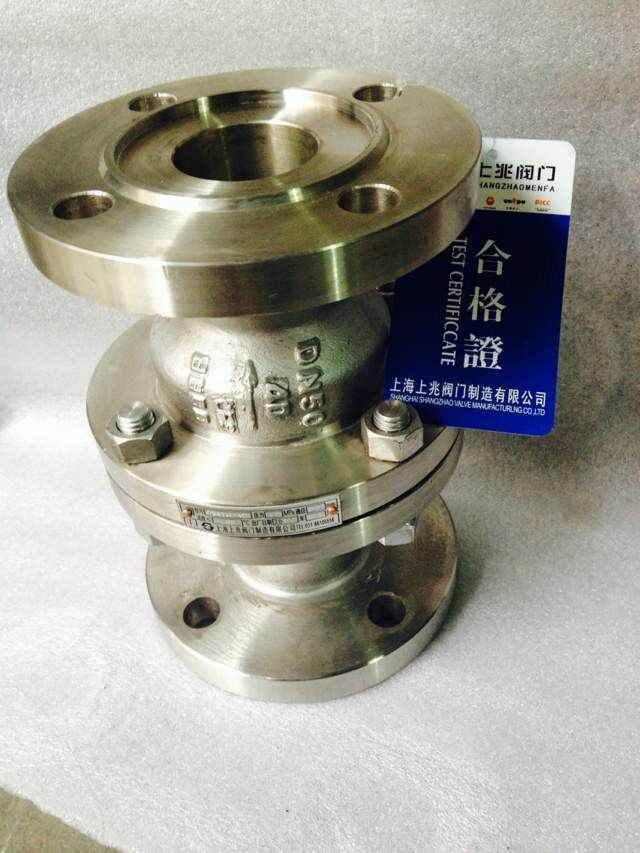

彈簧式液氨限流閥的工作原理
限流閥（Current limiting valve）又名彈簧式超流閥，屬于流量控制閥種類，是一種儀表儀器安全保護閥，使用于油品、液化氣、液氨、氣氨等弱侵蝕性介質，也可使用于煉油廠,石油化工廠,火力發電廠的冷卻系統,作為控制介質流量的啟閉裝置。在管道內介質流速超過設定值時即時封閉，有效防止介質超壓流速損壞電子儀器的裝置，一般安裝于貯罐進出口，或管道出口，保護下游設備的安全性和可靠性。
彈簧式液氨限流閥的工作原理：
液氨限流閥是一種采用彈簧預載荷的自動控制常開式閥門，利用彈簧預緊力和介質運行時的流速壓力比設計，來控制限流閥（Excess FLow valve）內部動作閥瓣的啟閉。當泵運轉、裝車、卸車過程，介質流速壓力超過彈簧設定值時，閥瓣自動封閉， 緊急切斷閥介質通過閥蕊上的小孔導流，兩端壓力平衡后彈簧自動收縮閥門開啟。有效防止介質超壓流速損壞電子儀器的裝置，捍衛下游設備的安全性和可靠性。
彈簧式液氨限流閥在閥體的內部形成一個固定套有彈簧的柱塞，其柱塞的一端設有一個將管孔封鎖的閥瓣，外形類似立式止回閥，另一端呈螺桿狀并在其上面旋有調節彈簧壓力的螺母，通過旋動螺母調節彈簧壓力設定封閉壓力值，當管道出口真?zhèn)€實際壓力介于彈簧設定壓力范圍中時，與人口真?zhèn)€壓力相等，閥瓣在彈簧力的作用下被頂開，使介質暢通流暢在管道二端平衡壓力后暢通流暢。但當出口真?zhèn)€流體大量外泄時（出口端失壓），其壓力小于彈簧設定值而其閥瓣就因?yàn)閺椈傻耐祈敚y瓣將出口真?zhèn)€管孔封蓋，介質只能通過閥蕊上的小孔導流，上海上兆閥門廠提示：在設計安裝液氨限流閥要綜合考慮到這個因素。
|
