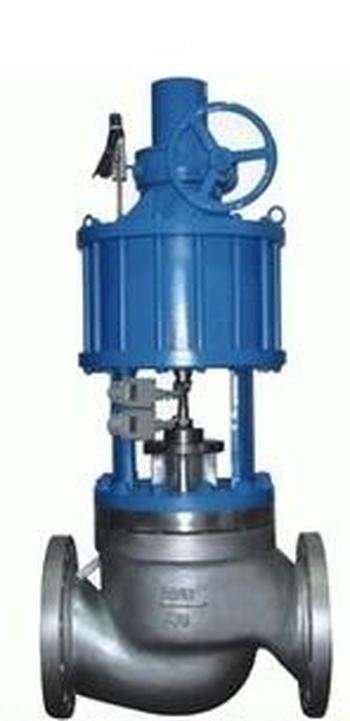

ZSPQ-25P-80_氣動快速切斷閥采用頂導向結構，配用多彈簧執行機構。和其他氣動快速切斷閥一樣具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動快速切斷閥可以接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

1、閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開；

2、采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30%，重量可減輕約30%；

3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%；

4、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良；

5、平衡型閥內件，提高了切斷閥的許用壓差；

6、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性；

7、活塞式執行機構，操作力大，使用壓差大。

氣動快速切斷閥采用軟密封結構,設計有工作密封和檢修密封,操作力矩小,密封比壓適中,密封可靠,動作靈敏,液動控制易于實現自動控制,使用壽命長,切斷氣動球閥廣泛使用于石油、化工、冶金、造紙、制藥、電鍍等行業。

氣動快速切斷閥性能參數：

1、工作壓力：1.6Mpa-42.0Mpa；

2、工作溫度：-196+650℃；

3、驅動方式：手動、蝸輪、氣動、電動；

4、連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍；

5、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等；

6、閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。

氣動快速切斷閥采用新型系列GT型、AT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積??；

2、氣缸選用鋁金材料，重量輕、外形美觀；

3、可在頂部、底部安裝手動操作機構；

4、齒條式連接可調節開啟角度、額定流量；

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作；

6、IS05211標準連接為產品的安裝更換提供了方便；

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
