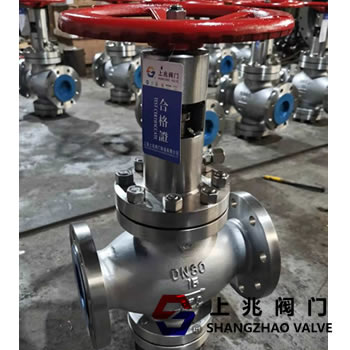

| TP41Y不銹鋼閥套式排污閥2 發布時間：20-05-21 |
1.TP41Y不銹鋼閥套式排污閥的結構特點： 1。 TP41Y不銹鋼閥套式排污閥是一種新型節流，截止和排氣產品。該閥采用籠形扇形節流閥，具有多級節流效果，節流效果明顯，密封可靠，操作維護方便等特點。 特點。 2。該閥采用硬密封和軟密封雙重密封，使密封可靠，硬質合金蓋可更耐氣流侵蝕和磨損。雙密封件可在高壓氣體介質條件下實現零泄漏。 閥門使用壽命長。 3。閥座的密封面呈錐形，有利于清潔附著在密封面上的污物。 4。在閥門的閥瓣上設有平衡孔和活塞式密封件，以確保在全開/全壓差，輕松靈活的開啟以及小啟閉扭矩的情況下穩定運行。 5。盤根采用V型盤根結構，具有自密封能力，無需調節，開合極為方便。 加注箱配有輔助密封注脂結構，使閥門填料的密封性能可靠。 6。該閥門可以在線維修，并且可以在壓力下用一系列易損件替換管道。 7。該閥在閥的底部設有一個大的排污孔。如有必要，應將其打開以清除閥門中的污垢。 8。排污閥閥瓣外圈上有一個O形密封圈，具有自清潔功能和開/關時的密封，在排污時具有節流和減壓功能。  2。 TP41Y閥套式排污閥的工作原理： 1。常閉狀態：將閥瓣的硬密封件壓在閥座的凸臺上以形成硬密封，并在閥瓣上嵌入柔軟的密實物 將密封件緊緊地壓到底閥座表面形成第二密封。雙重質量的密封結構可確保閥的零泄漏。 該孔使閥瓣在關閉和打開時承受較小的力，在打開和關閉閥時具有較小的扭矩。 2。節流和排水狀態：閥瓣密封遠離閥座，并且由于閥盤上設有平衡孔，因此閥的打開非常輕。 閥打開后，管道中的介質和雜質一起流過閥套和閥座，同時實現節流和排污。 閥瓣和閥座致密 蓋使用蓋墊的傾斜角度改變介質的流向，并具有自清潔功能，因此密封不會夾帶雜質。 3。閉合狀態：管道中的介質排出后，閥關閉，介質從襯套的斜角進入閥座通道，流阻系數增大。 流量加速后，斜角改變了介質流的方向，并產生了渦流，并且介質在閥座端面上的徑向力增大，閥座的吹掃打開。 當閥瓣密封件靠近閥座時，襯套和閥座通道之間的間隙會阻止較大的顆粒流向密封件，并且流量 增加一級并且掃除介質的橫向力后，關閉閥門時，密封件中的雜質已被完全清除，確保了閥門排出后的密封效果。 性能，以進一步確?？梢詫?shí)現無泄漏的密封性。 因此大大提高了能力并延長了使用壽命 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
