天然氣閥門的選型和性能性能要點
燃?xì)鈱Ｓ们蜷y針對普通鑄鋼閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用球閥在閥體材料上選用耐腐蝕鋼(碳素鋼添加耐蝕合金元素)，可耐燃?xì)狻⒁喊备g,低溫可至－40℃- 120℃,最大限度保證工況條件使用要求。廣泛用于石油、化工、制藥、化肥等行業。 由于天然氣具有易燃易爆腐蝕性強等特點，所以安裝在地下管網上的天然氣閥門必須滿足以下要求，才能保證長期安全運行： 1.1材料耐腐蝕 管線輸送的天然氣在脫硫前含有大量的硫化氫（這是一種有毒且腐蝕性極強的氣體，它和鐵反應生成硫化鐵，呈片狀剝落，腐蝕機械設備）。即使經過脫硫等工藝處理的天然氣，仍有殘存的硫化氫。因此管線閥門選材要選抗硫的耐腐蝕材料。 1.2結構合理 埋地燃?xì)忾y門應為全通徑設計，降低流阻，便于通過管道清掃器或管道探測器,同時節約運行成本；盡可能降低結構高度以便節約安裝成本；閥門頂部應裝有全封閉的啟閉指示器，便于操作者隨時看清閥門所處狀態，以避免誤操作。 1.3密封性好 天然氣閥門的泄漏量要求十分嚴格，CJ3055-95《城鎮燃?xì)忾y門的實驗與檢驗》標準規定：軟密封閥門在1.1倍公稱額定使用壓力下不允許有任何察覺的內泄漏、硬密封閥門在1.1倍公稱額定使用壓力下允許的內泄漏量小于0.3DNmm3/s。至于外泄漏是絕對不允許的。通常埋地和較重要的閥門都采用閥體全焊式結構。為了保證管線閥門的密封性能，要求密封副具有優良的耐腐蝕性、耐磨性、自潤性及彈性。 1.4操作方便 地下管線閥門絕大多數為人力啟閉，因此要求閥門的啟閉扭矩小，全程轉圈數不能太多，便于事故發生后能夠盡快切斷氣源。 1.5維護簡單 閥門的零部件設計應考慮采用少維護、免維護結構，盡可能減少檢修保養的工作量，減少因閥門檢修保養而封閉道路，影響交通的情況發生。 2.1幾種常用閥門的對比分析 目前我國天然氣行業使用的燃?xì)忾y門從結構形式上分主要有三個大類，即閘閥、球閥、蝶閥等。下面從三個方面對這幾種閥門進行分析比較： 2.2工作原理及結構特點的比較

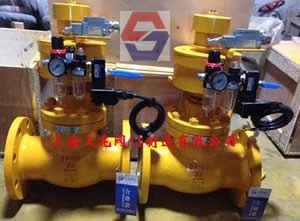

閘閥是通過閘板的上下移動，來啟閉閥門，以實現管線上某一部位系統需要“全開、全關”控制，且滿足介質通過只產生微小的壓力降要求。閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。不適用于作為調節或節流使用。閘閥一般為全通徑設計，流通阻力小，可通過清掃球和管道探測器。閘閥結構高度較高（一般為管徑的3—5倍），適合管道埋深較深的情況。 球閥是靠旋轉球體來使閥門啟閉（開、閉只須旋轉90°）。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。其結構簡單、維修方便，全通徑設計，流通阻力小，可通過清掃球和管道探測器。 蝶閥是根據管子擋扳的原理設計的，其流動控制元件是一個有傾角的盤，圓盤固定在心軸上，并以旋轉心軸來控制啟閉，閥座固定于閥體壁上。其閥體為薄餅型，適用于調節介質流量。蝶閥結構體積小，重量輕，易操作，但流通阻力大且不能通過清掃球和管道探測器。 從以上結構特點及工作原理來分析，閘閥和球閥比較適合應用于天然氣管道。 2.3經濟性比較 我們以安裝一個額定壓力為4公斤，公稱直徑為DN200的閥門所需的費用進行經濟性比較得出，使用球閥造價最高，約為閘閥及蝶閥費用的三倍。閘閥雖然價格比蝶閥高出很多（約為蝶閥的4倍），但是由于此種閘閥可直埋，所以節約了大量的安裝費用，從而使閘閥與蝶閥的整體費用相近。而從多年的使用結果來看閘閥的性能及使用壽命遠遠優于蝶閥。所以從這一環節看，閘閥應為首選閥門。 2.4安全性比較 隨著技術水平的不斷提高，各種閘閥的安全性也不斷得到提高。平行雙閘板閘閥內部裝有閥桿保護套，使閥桿不受介質的侵蝕；殼體采用特殊設計的"鼠籠框架式加強筋"，減輕了閥門總體重量，增強了殼體強度和剛度；彈性密封閘閥采用彈性硬密封，閥門全開或全關時，密封副完全把介質同閥門內腔隔離開來使閘閥具有耐火、耐高溫、耐腐蝕的特點。閘閥帶有全封閉的啟閉指示器，使操作者清楚了解閥門所處狀態。 ZCRB系列燃?xì)饩o急切斷閥是一種新型的燃?xì)夤艿拦こ痰陌踩涮籽b置,主要應用于以下場合:1.與可燃?xì)怏w泄漏監測儀器相連接。當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣體閥門,切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆炸的發生。4.在城市或工廠的燃?xì)夤?yīng)管網內設置BZCK燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。
球閥也具有耐火性，耐高溫的特性?；馂?zāi)高溫?zé)龤芊庾系木鬯姆蚁┎牧虾?，金屬密封座及各個密封部位均能形成金屬對金屬的密封結構，阻止燃?xì)饨橘|(zhì)擴散，防止災情繼續擴大；另外它還具有防靜電結構，使球閥在啟閉過程中形成的靜電導入地下，避免靜電積聚點燃介質，確保設備安全；球閥有限位加鎖機構，可防止操作員誤操作或非法操作。 蝶閥的密封副隔離寬度太窄，容易造成閥瓣關閉過程中過頭或不到位，影響密封；另外，由于密封副中-部分是橡膠或聚四氟乙烯，在氣體沖刷中易損壞或脫落，且遇火遇高溫易損壞，使用年限短。 從以上的分析結果我們可以看出，無論從哪個角度來說蝶閥都不太適用于埋地燃?xì)夤艿?。但因空間條件限制時，只能選用蝶閥。選蝶閥時應選用多偏心優質蝶閥，密封材料選用聚四氟乙烯或硬密封，調試時必須準確調整到關閉位置。 閘閥和球閥從結構特性和安全性來說都比較適用于埋地天然氣管道。但它們也都有各自的缺點。球閥從設計到制造都需要較高的技術水平，因此其造價較高。閘閥啟閉時需要旋轉很多圈，啟閉用時較長。所以我們?cè)谶x用閥門時應綜合各方面的因素，在保證安全可靠的情況下，盡量地節約成本，從這個角度出發，我們應根據燃?xì)馓匦院凸芫€的使用壓力合理選用閥門，既能滿足管線的安全運行又能達到減少造價，物盡其用的目的。
|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
