中心蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。結構簡單、制造方便。常見的襯膠蝶閥即屬于此類。缺點是由于蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因而在使用上受到溫度的限制、這就是為什么傳統上人們認為蝶閥不耐高溫的原因。

硬密封旋球閥--工作原理 ：

1。主要類型：該閥的主要類型有：蝸輪，電動，氣動，液壓，氣動閥和液壓閥，適用于有壓力氣源和壓力液體源的場合。

 2。工作原理：閥芯的密封面為立方體表面，閥座的密封面為錐面。

在密封點，閥座表面實際上是閥芯立方表面的切割表面（見圖），因此組合非常完美。

適應（中心自動定位重合）和補償磨損功能由于旋轉中心偏離閥芯的幾何中心，當閥芯打開時閥芯體連續縮回和縮回，閥芯體不斷前進當閥芯關閉時向外擴展。 實際效果相當于半球閥，閘閥，截止閥和蝶閥的組合。 打開不同的角度變化圖：雙向流量閥的主要功能是在正向壓力下密封良好，當反向或反向壓力大于正向壓力時密封良好。 當前進壓力作用時，中壓將閥板向前推，閥桿變形，閥板的密封面壓在閥座的密封面上，傳遞壓力，閥座被推向閥體臺階以使密封緊密。 當反向壓力作用時，介質壓力向后推閥板，閥桿變形，介質壓力推動閥座密封面抵靠閥板密封面?zhèn)鬟f壓力，推動閥門閥座位于閥桿的極端變形位置，因此密封良好。

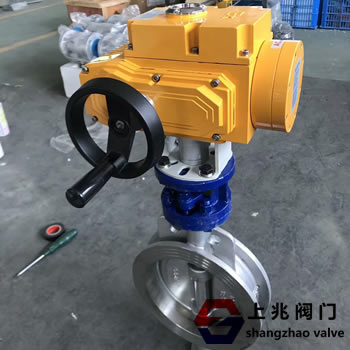

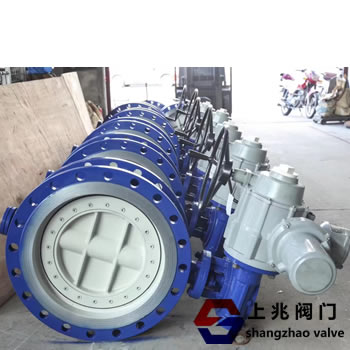

硬密封不銹鋼蝶閥結構特點

1、硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、根據用戶需求，閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
