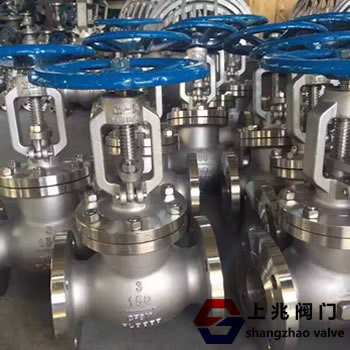

首先， J40W美標不銹鋼截止閥 - 概述 J40W 美標不銹鋼截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力電力行業公稱壓力PN1.6~16MPa，工作溫度-29~550℃。 介質。 驅動方式有手動，齒輪傳動，電動，氣動等。 二，J40W美標 不銹鋼截止閥 - 結構特點 \\ n 1。產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873和其他國外先進標準的要求。 緊急切斷閥 2。閥體的形狀為桶形或流線型。 流動形狀是直通的。 流體阻力小。 3。閥座的關閉部分（制動器）和密封面由錐面密封，錐面關閉力小，耐腐蝕，密封可靠。 4。閥座可以是更換閥座，可以與封閉密封材料結合使用，以滿足工作條件，延長使用壽命。 5，大口徑高壓截止閥根據閥桿傳動方式的關閉力的需要，采用升降桿，并配備滾動軸承式，采用沖擊式手輪，以減小閉合力。 6，材料主要材料，內部材料，填料，緊固件可根據用戶要求或?qū)嶋H工況合理組合。 三，J40W美標不銹鋼 截止閥 - 設計標準：
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力-溫度 | 試驗-檢驗 | | ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
四、J40W美標不銹鋼截止閥--試驗壓力：
| 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | | 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 | | 300 | 7.7 | 1110 | 5.7 | 815 | | 600 | 15.3 | 2220 | 11.3 | 1630 | | 900 | 23.0 | 3330 | 17.0 | 2445 | | 1500 | 38.4 | 5560 | 28.2 | 4080 | | 2500 | 64.0 | 9255 | 47.0 | 6790 |
五、J40W美標不銹鋼截止閥--主要零部件：
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 | | WCB | 2Cr13 | 13Cr
STL
木體材料
尼龍 | 增強柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08軟鋼
F304
F316
F304L
F316L | 柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE | ≤425 | 水
蒸汽
油品 | | WC1 | 38CrMoAl 25Cr2MoV | ≤425 | | WC6 | ≤540 | | WC9 | ≤570 | | C5 C12 | ≤540 | | CF8 | F304 | ≤200 | 硝酸
醋酸
尿素 | | CF8M | F316 | | CF3 | F304L | | CF3M | F316L |
|
