| 調節閥結構形式主要分幾種 發布時間：21-02-17 |

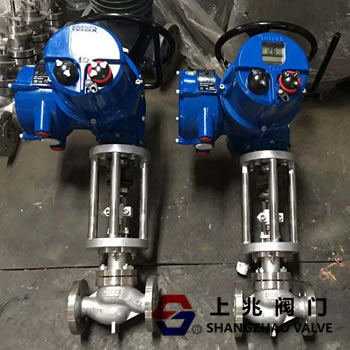

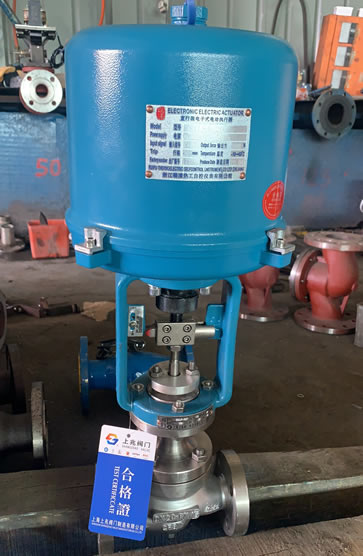

★調節閥根據結構分為九個大類： (1)單座調節閥； (2)雙座調節閥； (3)套筒調節閥； (4)角形調節閥； (5)三通調節閥； (6)隔膜閥； (7)蝶閥； (8)球閥； (9)偏心旋轉閥。 前6種為直行程，后三種為角行程。  這九種產品亦是最基本的產品，也稱為普通產品、基型產品或標準產品。各種各樣的特殊產品、專用產品都是在這九類產品的基礎上改進變型出來的。 ★控制閥按結構特征大致分為如下9大類產品： （1）直通單座控制閥：該閥應用最廣，切斷閥具有泄漏小許用壓差小流路復雜、結構簡單的特點，故適用于泄漏要求嚴、工作壓差小的干凈介質場合，但小規格的閥（公稱通徑DN＜20 mm) 也可用于壓差較大的場合。應用中應注意校對許用壓差，防止閥關不死。 （2）直通雙座控制閥：與直通單座控制閥相反，具有泄漏大、許用壓差大的特點，故適用于泄漏要求不嚴、工作壓差大的干凈介質場合，選型時應注意該閥泄漏量是否滿足過程控制要求。 （3）套筒閥：套筒閥分為單密封和雙密封兩種結構，前者類似于單座閥，適用于單座閥場合。后者類似于雙座閥，適用于雙座閥場合。套筒閥還具有穩定性好、 裝卸方便的特點，但價格比單座閥、雙座閥高，還需要專門的纏繞密封墊。套筒閥是僅次于單座閥、雙座閥應用較為廣泛的閥。 （4）角型閥：節流形式相當于單座閥，但閥體流路簡單，適用于泄漏要求小、壓差不大的干凈介質場合及要求直角配管的場合。 （5）三通閥：它具有3個通道，可代替兩個直通單座閥，用于分流和合流及兩相流、溫度差不大于150 ℃的場合。當DN≤80 mm時，合流閥可用于分流場合。  （6）隔膜閥：流路簡單，隔膜具有一定的耐蝕性能，適用于不干凈介質、弱腐蝕介質的兩位切斷場合。 （7）蝶閥：它相當于取一直管段來做閥體，且閥體又相當于閥座，故“自潔”性能好、體積小、重量輕。適用于不干凈介質和大口徑、大流量、大壓差的場合。當Dn＞300 mm時，通常都由蝶閥來完成。 （8）球閥：“O”型球閥全開時為無阻閥，“自潔”性能佳，緊急切斷閥適用于特別不干凈、含纖維介質的兩位切斷場合。“V”形球閥具有近似等百分比的調節特性，適用于不干凈、含纖維介質、可調比較大的控制場合。球閥的價格較貴。 （9）偏心旋轉閥：該閥介于蝶閥和球閥之間，“自潔”性能好、調節性能好、亦可切斷，故適用于不干凈介質、泄漏要求小的調節場合，但該閥價格較貴。 ★這9類產品中前6種為直行程控制閥，后3種為角行程控制閥。 作為控制閥的應用者，必須弄清楚它們的特點和注意事項。各類變型產品、改進型產品都是在這9類產品上演變而來的，弄清這9大類產品就容易掌握其他產品的應用了。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
