調整蝶閥的分類

調節蝶閥主要分為：中間蝶閥，單偏心蝶閥，雙偏心蝶閥和三偏心蝶閥。

中線蝶閥的結構特征是閥桿軸線與控制閥密封副接觸面位于同一平面上，并與閥體通道對稱中心線垂直相交。本實用新型結構簡單，制造方便，普通的橡膠襯里蝶閥屬于這一類。缺點是蝶板和閥座總是處于擠壓狀態，阻力大，磨損快。為了確保擠壓和刮削后的密封性能，閥座基本上由彈性材料如橡膠或聚四氟乙烯制成，因此溫度受限。

單偏心蝶閥的結構特點是閥桿的軸線與閥門密封副接觸面平行，并與閥體通道的對稱中心線垂直相交，因此蝶板的下端閥門打開和關閉過程中不再與閥座接觸。過度擠壓。然而，由于單個偏心結構，在閥的整個切換過程中，盤的密封表面和閥座的密封表面仍然被擠壓和刮擦。在應用范圍內，中間的蝶閥是相似的，因此使用不多。

雙偏心蝶閥的結構特征是閥桿的軸線平行于閥密封副接觸面并平行于閥體通道的對稱中心線。雙偏心的影響是當閥門打開時，蝶板的密封面可以瞬間與閥座的密封面分離，從而消除了蝶板和閥座不必要的過度擠壓和刮削，減少了密封副之間的磨損。減小開啟和關閉扭矩。同時，雙偏心蝶閥也可采用金屬閥座，提高了蝶閥在高溫領域的應用。

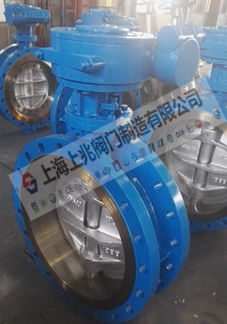

三偏心蝶閥的結構特點是閥桿的軸線平行于閥門密封副接觸面，并與閥體通道的對稱中心線平行，旋轉體的中心線與閥體通道的中心線平行。閥門密封副接觸面和閥體通道對稱中心線條傾斜一定角度。三偏心的影響是密封對的接觸部分從正圓變?yōu)闄E圓，這從根本上改變了密封對的密封原理，使得金屬硬密封蝶閥可以實現零泄漏。

2，設計蝶閥時要考慮的因素

蝶閥功能

1.設計時，確保蝶閥用于打開或關閉管道中的介質，或調節和控制管道中介質的流量和壓力。在設計密封對時，具有不同功能的閥門具有不同的因素。如果閥門用于連接或切斷管道中的介質，則確保閥門的切割能力，即閥門的密封性能。低，中和常溫閥門必須耐腐蝕經常使用軟密封的結構，中，高溫和高壓閥是硬密封的形式; 如果閥門用于調節和控制管道中介質的流量和壓力，則強調閥門的固有調節特性和調節。 比。
