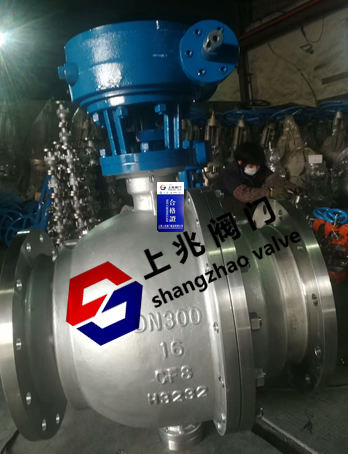

上兆閥門提供的 不銹鋼球閥的啟閉件是帶有圓形通道的球體，繞垂直于通道的軸線旋轉，球體隨閥桿轉動從而達到啟閉通道的目的。不銹鋼球閥型號為Q341F/Q41F-16/64P。球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。可根據工況需要，裝配不同的驅動裝置形成多種不同控制方法的球閥，如不銹鋼電動球閥，不銹鋼氣動球閥，不銹鋼液動球閥等等.不銹鋼材質為304不銹鋼和316不銹鋼在用戶不同的介質下可選用其他材質。
不銹鋼球閥--技術規范：
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 | | GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |

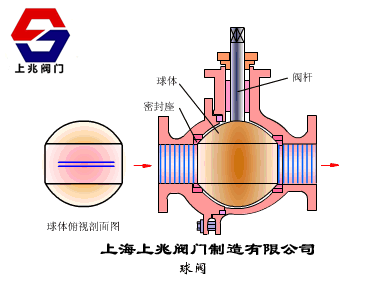

當球閥旋轉90度時，在進、出口處應全部呈現球面，從而關閉閥門，截?cái)嘟橘|(zhì)的流動。
當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，并且基本沒有流阻力。
1．不銹鋼 球閥不受安裝方向的限制，介質的流向可任意。流體阻力小，全通徑的球閥基本沒有流阻。 2．不銹鋼球閥結構簡單，相對體積小，重量輕，便于維修。 3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。 4．球閥適用于經常操作，啟閉迅速、輕便。 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6．球閥密封性能好。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。 9、球閥流體阻力小，無振動，噪聲小。
|
