DMF-0.1煤氣安全緊急切斷閥發布時間：17-11-15

DMF-0.1煤氣安全緊急切斷閥產品結合電磁閥、彈簧力、重錘力及杠桿原理。手動打開，電磁線圈得電后閥門自動關閉。DMF-0.1型電磁式煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。

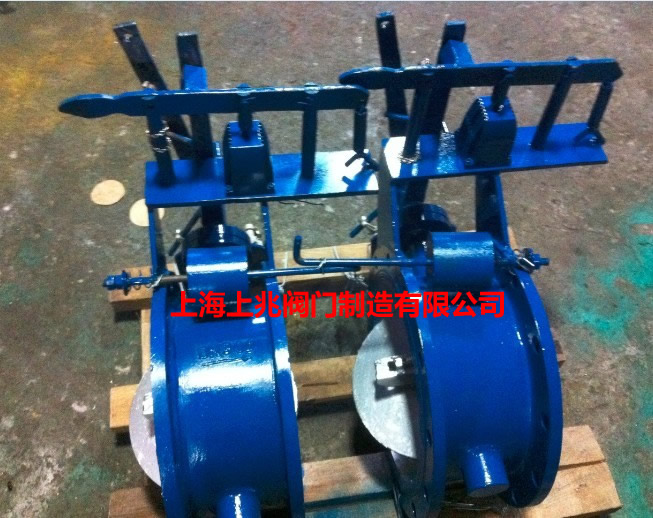

DMF-0.1煤氣安全緊急切斷閥--實物圖片：

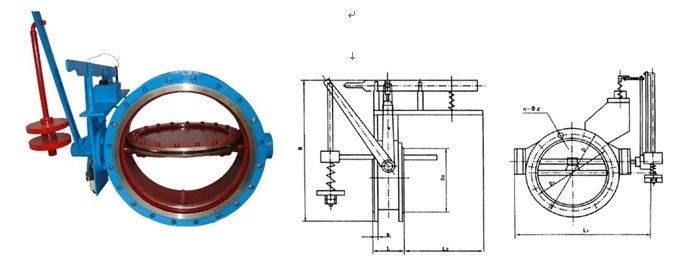

DMF-0.1煤氣安全緊急切斷閥--原理解剖圖：

二、電磁式煤氣安全切斷閥--技術規格

1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）

2、閥的公稱壓力為PN0.1MPA。

3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。

4、切斷時間：一秒

5、介質溫度：-20~180℃。

6、環境溫度：-20~60℃。

三、電磁式煤氣安全切斷閥--尺寸表

DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	127	360	250	460	10	4-12
150	225	260	200	140	510	250	510	14	8-18
200	280	315	252	152	465	250	565	14	8-18
250	335	370	310	165	520	280	620	16	12-18
300	395	435	362	178	580	300	670	16	12-23
350	445	485	412	190	630	300	720	16	12-23
400	495	535	162	216	680	300	770	20	16-23
450	550	590	518	222	740	300	820	20	16-23
500	600	640	570	229	780	300	860	22	16-23
600	705	755	670	267	895	320	960	22	20-25
700	810	860	775	292	1010	400	1060	22	24-25
800	920	975	880	318	1125	400	1150	22	24-30
900	1020	1075	980	330	1225	400	1250	24	24-30
1000	1120	1175	1080	410	1345	500	1360	24	28-30
1200	1340	1400	1295	470	1525	500	1500	24	32-34
1400	1560	1620	1510	530	1775	500	1800	24	36-34
1600	1760	1820	1710	600	1990	700	2100	24	40-41
1800	1970	2045	1970	670	2190	700	2350	24	40-41
2000	2180	2265	2110	760	2390	700	2600	24	48-48
