| 波紋管截止閥的流向技術要求 發布時間：17-05-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
波紋管截止閥的流向技術要求  一、WJ41德標波紋管截止閥--概述
德標波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。 二、WJ41德標波紋管截止閥--結構特點

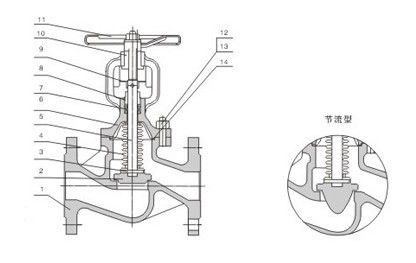

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。 三、WJ41德標波紋管截止閥--技術規范
四、WJ41德標波紋管截止閥--性能規范
注：系列閥門連接法蘭可根據用戶要求設計制造
五、規格尺寸及重量
上兆閥門其他產品： 閘 閥 截止閥 球 閥 蝶 閥 緊急切斷閥 電磁閥 水力控制閥 止回閥 刀型閘閥 旋塞閥 過濾器 減壓閥 疏水閥 隔膜閥 調節閥 阻火器 呼吸閥 燃氣閥門 冶金閥門 1.一般當公稱尺寸DN≤150mm時為低進高出，當公稱尺寸DN≥200mm時高進低出，同時當公稱尺寸DN≥200mm時，為開啟時省力，都附加外旁通閥或內旁通閥結構。 2.上進下出型的截止閥填料密封全面受壓，而下進上出型的截止閥只是密封面受壓，對于大口徑的截止閥，如果下進上出同時管道內為高壓，那閥桿的直徑一定要粗，如果細的話，會發生閥桿頂彎的事故。上進下出型開啟力矩大，關閉力矩小。 3.高進低出的特殊原因 （1）閥門受壓側為高壓時，需要高進低出 （2）旁路上串聯兩個截止閥，第二個截止閥應該反裝 （3）鍋爐排氣放空截止閥 （4）電磁速斷閥 4.目前在國外對大口徑的閥門都已習慣做成上進下出型，而且通常設計成雙閥瓣（平衡閥瓣），設計成雙閥瓣目的有二： 1.當閥門開啟或關閉時避免產生太大的壓差。 2.考慮到閥門的鋼性，高進低出對閥門有明確影響，通常大口徑的截止閥不設計成雙閥瓣，此閥很難壓住介質。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
