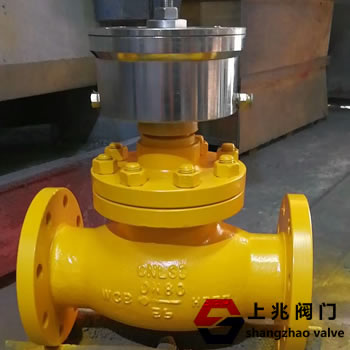

比較一般閥門，氣動切斷閥多了一個氣動活塞執行組織。其組成部分為：調理螺栓、執行組織箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。與人力操作不同，它是選用緊縮空氣作動力源，通過活塞的運動帶動曲臂進行90度反轉，到達使閥門自動啟閉。以氣動蝶閥為例，其是由執行組織和調理組織組成，執行組織在這里主要起到推力作用。能夠按操控信號壓力的巨細發生相應的推力，推進調理組織動作。而調理組織是指與介質直接接觸的閥體了，氣動蝶閥能夠更省力確的調理流體流量。 氣動切斷閥是使用緊縮空氣進入氣動執行器帶動活塞運動，旋轉或升降扭軸帶動閥桿驅動的一種氣動操控閥門，可分為單作用、雙作用、智能調理型三種，單作用氣動執行器內由繃簧推進活塞結構，有兩種原理敞開和常閉式，既為氣開或氣關，無氣體進入時由繃簧推進活塞封閉閥門，此原理為常閉式，當氣體進入氣缸時閥門封閉，斷氣時由繃簧帶活塞閥門翻開，吃結構為敞開式。選購時應當注意避免繃簧長期緊縮失掉作用。雙作用是氣開氣關的原理，雙作用氣動閥門需配二位五通電磁閥，當氣孔A氣體進入氣缸帶動活塞旋轉扭矩閥門封閉，敞開閥門時氣體由B氣孔進入同時A口段斷開，活塞帶動扭矩閥門敞開。 隨著使用規模的不斷擴大，氣動切斷閥在食品行業中作用越來越明顯，在該范疇咱們挑選氣動切斷閥時要考慮流通介質的特性，如介質溫度、介質壓力等。氣動閥門有各種材質和結構特點的，不同閥門適應不同的介質壓力和溫度。 緊急切斷閥介質壓強到達一定程度，則有必要挑選高壓閥門，常用閥門承受不了高壓沖擊。介質溫度到達一定高度時，要挑選高溫閥門，常溫閥門在高溫介質中，密封件等很快會被消融，從而失掉密封功能，閥門也隨即失效。 氣動閥門是一種直角反轉結構，它與閥門定位器配套使用，可實現比例調理；V型閥芯適用于各種調理場合，具有額定流量系數大，可調比大，密封作用好，調理功能活絡，體積小，可豎臥安裝。適用于操控氣體、蒸汽、液體等介質。該閥門由V型閥體、氣動執行組織、定位器及其他附件組成；有一個近似等百比的固有流量特性；選用雙軸承結構，啟動扭矩小，具有極好的活絡度和感應速度；超強的剪切能力。氣動活塞執行組織選用緊縮空氣作動力源，通過活塞的運動帶動曲臂進行90度反轉，到達使閥門自動啟閉。它的組成部分為：調理螺栓、執行組織箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。氣動調理閥的工作原理：氣動調理閥由執行組織和調理組織組成。執行組織是調理閥的推力部件，它按操控信號壓力的巨細發生相應的推力，推進調理組織動作。閥體是氣動調理閥的調理部件，它直接與調理介質接觸，調理該流體的流量。
|
