QDQ421F氣動切斷閥作為一種高效、可靠的自動控制閥門，廣泛應用于化工、石油、燃氣、制冷等多個行業，特別是在涉及危險介質輸送的系統中，如液氨、液化氣等易燃、易爆或有毒介質的管道系統。該閥門能夠在緊急情況下迅速關閉，實現快速切斷功能，因此也被稱為“上兆氣動緊急切斷閥”。其核心作用是在發生泄漏、超壓、火災或其他異常工況時，通過氣動執行機構驅動閥門瞬間關閉，防止事故擴大，保障人員與設備安全。

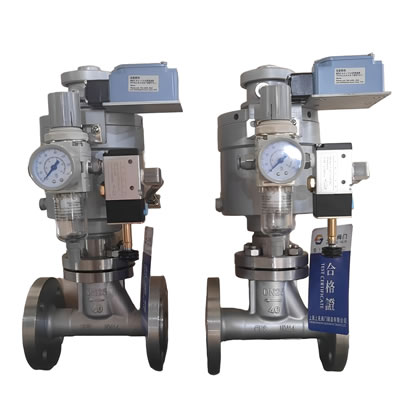

QDQ421F 氣動切斷閥主要由以下幾個關鍵部件構成：閥體、閥瓣（或稱閥芯）、閥桿、密封組件、氣動執行機構、電磁閥、復位裝置、限位開關以及連接附件等。這些部件協同工作，確保閥門在正常運行時保持穩定流通，在接收到緊急信號時能迅速響應并完成切斷動作。其中，閥體通常采用高強度鑄鋼或不銹鋼材料制造，具備良好的耐腐蝕性和承壓能力，適用于高溫高壓及腐蝕性介質環境，尤其適合用作“液氨氣動切斷閥”和“液化氣切斷閥”。
閥瓣是閥門的核心啟閉元件，其結構設計直接影響密封性能和使用壽命。在QDQ421F型號中，常采用錐面密封或球面密封形式，配合耐高溫、抗老化的軟密封材料（如聚四氟乙烯PTFE或金屬硬密封），確保在頻繁啟閉和惡劣工況下仍能保持零泄漏。閥桿則連接閥瓣與執行機構，通常經過表面硬化處理，具有優良的耐磨性和抗拉強度，保證傳動精準可靠。
氣動執行機構是QDQ421F氣動 切斷閥的動力來源，一般為單作用彈簧復位式氣缸結構。正常狀態下，壓縮空氣進入氣缸推動活塞，使閥門處于開啟狀態；一旦系統發出緊急信號，電磁閥失電釋放氣源，彈簧立即釋放儲能，強制推動活塞反向運動，從而帶動閥桿和閥瓣快速關閉閥門。這種設計確保即使在斷電或斷氣的情況下，也能依靠彈簧力實現自動關閉，符合本質安全要求，特別適用于對安全性要求極高的“上兆氣動緊急切斷閥”應用場景。
電磁閥作為控制元件，安裝于氣路系統中，負責接收來自DCS、PLC或手動急停按鈕的電信號，控制氣源通斷。常見的配置為防爆型二位三通電磁閥，具備IP65以上防護等級，適應工業現場復雜環境。當控制系統檢測到異常參數（如溫度過高、壓力超標、可燃氣體濃度報警）時，立即切斷電磁閥供電，觸發閥門關閉程序。
QDQ421F氣動切斷閥還可選配限位開關，用于反饋閥門的實際開關狀態至控制室，實現遠程監控與聯鎖保護。部分高端型號還配備手輪機構或手動復位按鈕，便于調試、維護及應急操作。對于用于低溫介質的“液氨氣動切斷閥”或“液化氣切斷閥”，閥門整體還需進行特殊保溫或延長閥蓋設計，防止低溫導致填料凍結或材料脆化，影響動作靈敏度和密封性能。
QDQ421F氣動切斷閥憑借其結構緊湊、響應迅速、安全可靠的特點，已成為現代工業自動化安全系統中不可或缺的關鍵設備。通過對各組成部分的優化設計與嚴格選材，該閥門能夠有效應對液氨、液化石油氣等高危介質的輸送需求，真正實現“緊急時刻，一觸即斷”的安全保障目標。無論是從功能配置還是應用實踐來看，QDQ421F都體現了先進工業閥門技術的發展方向。 |
