| 氣動緊急切斷閥標準規范 發布時間：25-03-14 |

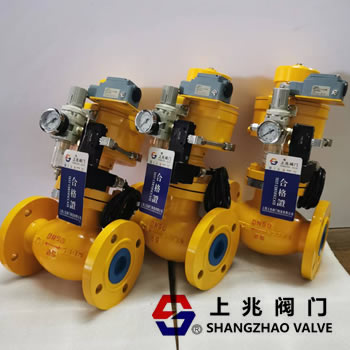

一、引言 氣動緊急切斷閥在眾多工業領域中扮演著至關重要的角色，它能夠在緊急情況下迅速切斷流體或氣體的流動，保障設備、人員安全以及防止危險物質的泄漏等。隨著工業的不斷發展，對于氣動緊急切斷閥的性能、可靠性和安全性的要求也日益提高，因此建立完善的標準規范是確保其質量和正常使用的關鍵。 二、基本定義與原理 （一）定義 ??氣動緊急切斷閥是一種依靠壓縮空氣等氣體作為動力源，通過控制元件在接收到特定信號（如緊急停止信號、超壓信號、火災報警信號等）時，能夠快速動作，將閥瓣關閉或開啟（在切斷流體流動的情況下通常為關閉動作），從而切斷介質在管道中的流通的閥門裝置。 （二）工作原理 ??1. 氣動系統 ??當外部氣源接入氣動緊急切斷閥的氣動執行機構時，氣體在執行機構內形成一定的壓力。正常情況下，這個壓力維持著閥門的開啟或關閉狀態（取決于閥門的設計和初始設置）。當接收到緊急信號時，例如通過電磁閥等控制元件改變氣體的流向或壓力，使得執行機構內的活塞或膜片等部件發生位移。 ??2. 閥門動作 ??執行機構的位移通過閥桿等傳動部件傳遞給閥瓣。如果是關閉動作，閥瓣會迅速下降（對于閘閥、截止閥等類型）或旋轉至關閉位置（對于蝶閥等類型），緊密貼合在閥座上，從而阻止介質的流動。這個過程要求快速、準確，以達到緊急切斷的目的。 三、設計標準 （一）材料選擇 ??1. 閥體 ??閥體材料應根據介質的性質（如腐蝕性、溫度、壓力等）來選擇。對于常見的介質，如清水、蒸汽等，可選用鑄鋼（如WCB）；對于腐蝕性較強的介質，如酸、堿溶液，則可能需要選用不銹鋼（如304、316L等）或其他耐腐蝕合金。閥體材料還應滿足相應的強度要求，能夠承受管道系統中的最大工作壓力。 ??2. 閥瓣與閥座 ??閥瓣和閥座的材料不僅要考慮與閥體材料的兼容性，還要注重其密封性能和耐磨性。一般來說，軟密封閥瓣和閥座可采用橡膠（如丁腈橡膠、氟橡膠等），適用于常溫、低壓且對密封要求較高的場合；硬密封則可采用金屬對金屬（如不銹鋼對不銹鋼）或金屬與陶瓷的組合，適用于高溫、高壓和耐磨損要求較高的情況。 ??3. 氣動執行機構 ??執行機構的材料主要包括氣缸體、活塞、膜片等部件。氣缸體通常采用鋁合金或鑄鐵，以保證足夠的強度和良好的加工性能。活塞可選用金屬材料（如碳鋼、不銹鋼等），并進行表面處理以減少摩擦。膜片材料應具有良好的柔韌性、耐腐蝕性和耐壓性，常見的有橡膠膜片和聚四氟乙烯復合膜片等。 （二）結構設計 ??1. 閥門類型 ??氣動緊急切斷閥的類型多樣，包括閘閥、截止閥、蝶閥、球閥等。不同類型的閥門在結構上有各自的特點，適用于不同的工況。例如，閘閥適用于大口徑管道，具有流體阻力小的優點；蝶閥結構簡單、體積小、重量輕，適用于大流量、低壓差的場合；截止閥密封性能好，常用于對泄漏要求嚴格的管道系統；球閥則具有開關迅速、流通能力強的特點，常用于需要快速切斷的介質輸送。 ??2. 密封結構 ??良好的密封結構是氣動緊急切斷閥的關鍵。對于軟密封閥門，閥瓣與閥座之間的密封面應設計合理，確保在正常工作壓力和溫度范圍內能夠有效密封。例如，采用楔形密封結構的閘閥，通過閥瓣與閥座之間的楔形角度，在關閉時產生自緊力，提高密封效果。對于硬密封閥門，應保證密封面的平整度和光潔度，同時可采用迷宮密封、金屬?gòu)椥悦芊獾忍厥饷芊庑问剑詼p少泄漏。 ??3. 執行機構與閥門的連接 ??執行機構與閥門的連接方式應牢固可靠，常見的連接方式有法蘭連接、螺紋連接和直連式連接。法蘭連接適用于大口徑、高壓力的閥門，能夠提供較好的連接強度和密封性能；螺紋連接結構簡單，適用于小口徑閥門；直連式連接則將執行機構直接安裝在閥門上，減少了中間連接部件，提高了傳動效率。 四、性能標準 （一）動作速度 ??1. 關閉時間 ??氣動緊急切斷閥的關閉時間是一個重要的性能指標。在緊急情況下，閥門應能夠迅速關閉以防止危險的發生。一般來說，對于不同口徑和類型的閥門，關閉時間有所不同。例如，小口徑（DN50以下）的氣動緊急切斷閥，關閉時間應不超過1秒；對于大口徑（DN300以上）的閥門，關閉時間也應控制在3 - 5秒以?xún)?nèi)。這個時間要求是基于對可能發生的危險情況的評估，如火災時防止可燃?xì)怏w的大量泄漏等。 ??2. 開啟時間 ??雖然在緊急情況下主要關注閥門的關閉功能，但在一些情況下，如故障排除后需要重新啟動系統時，閥門的開啟時間也很重要。開啟時間通常應與關閉時間相匹配，不能過長，以免影響系統的正常運行。一般來說，開啟時間可比關閉時間略長，但也應在合理的范圍內。 （二）密封性能 ??1. 內泄漏 ??內泄漏是指閥門在關閉狀態下，介質從閥瓣與閥座之間的密封面泄漏到另一側的現象。內泄漏量應控制在極低的水平，根據不同的應用場合和介質的危險性，內泄漏標準有所不同。例如，對于輸送有毒、易燃、易爆介質的管道系統，內泄漏量應不超過允許的微量泄漏標準，如每小時幾毫升甚至更低。 ??2. 外泄漏 ??外泄漏是指介質從閥門的其他部位（如填料函、連接法蘭等）泄漏到外界的現象。外泄漏同樣需要嚴格控制，特別是對于危險介質。填料函應采用優質的密封填料，并合理安裝和調整，以確保無外泄漏。連接法蘭應采用合適的密封墊片，并按照標準的安裝程序進行緊固，保證密封良好。 （三）耐壓性能 ??1. 額定壓力 ??氣動緊急切斷閥應明確標明其額定壓力，即在正常工作條件下能夠安全承受的最大壓力。閥門的設計、材料選擇和制造工藝應確保其在額定壓力下不會發生變形、破裂等損壞現象。 ??2. 壓力試驗 ??在閥門制造完成后，需要進行壓力試驗以驗證其耐壓性能。壓力試驗包括殼體試驗和密封試驗。殼體試驗應按照規定的試驗壓力（一般為額定壓力的1.5倍）對閥體進行打壓，檢查閥體是否有滲漏、變形等情況。密封試驗則在閥門關閉狀態下，對閥門的密封性能進行測試，試驗壓力根據不同的標準和應用要求而定。 五、安裝與維護標準 （一）安裝標準 ??1. 安裝位置 ?&em &;氣動緊急切斷閥的安裝位置應考慮便于操作、維護和檢修。一般應安裝在易于接近的地方，避免安裝在難以到達的角落或狹窄空間內。對于一些特殊的介質，如可燃?xì)怏w，閥門應安裝在遠離火源和熱源的地方，以防止因意外情況導致閥門失效。 ??2. 安裝方向 ??閥門的安裝方向應符合設計要求。對于一些具有方向性的閥門（如截止閥、止回閥等），必須正確安裝，否則會影響閥門的性能甚至導致無法正常工作。氣動緊急切斷閥在安裝時，應確保執行機構的動作方向與閥門的關閉和開啟動作相匹配，并且要注意避免因安裝不當造成執行機構受到額外的應力。 ??3. 管道連接 ??閥門與管道的連接應牢固可靠，管道的口徑、壁厚等參數應與閥門相匹配。在連接過程中，應保證管道內部清潔，無雜物，以免影響閥門的正常運行。對于法蘭連接的閥門，法蘭面應平整，密封墊片應正確安裝，螺栓應均勻擰緊，以確保密封良好。對于螺紋連接的閥門，螺紋應清潔、無損傷，并按照規定的擰緊力矩進行擰緊。 （二）維護標準 ??1. 定期檢查 ??應定期對氣動緊急切斷閥進行檢查，包括閥門的外觀檢查、執行機構的檢查、密封性能的檢查等。外觀檢查主要查看閥門是否有腐蝕、損壞、泄漏等跡象；執行機構檢查包括檢查氣源壓力是否正常、活塞或膜片是否有磨損、電磁閥等控制元件是否正常工作等；密封性能檢查可通過壓力試驗或泄漏檢測設備進行，確保閥門的內泄漏和外泄漏在允許范圍內。 ??2. 潤滑保養 ??對于閥門的活動部件（如閥桿、軸承等），應定期進行潤滑保養。選擇合適的潤滑劑，按照規定的周期和方法進行潤滑，以減少摩擦，延長部件的使用壽命。潤滑過程中要注意避免潤滑劑進入閥門的密封面，以免影響密封性能。 ??3. 故障維修 ??當閥門出現故障時，應及時進行維修。維修應由專業的技術人員按照操作規程進行。對于常見的故障，如閥門無法正常關閉或開啟、泄漏等問題，應首先進行故障診斷，確定故障原因，然后采取相應的維修措施。例如，如果是執行機構故障，可能需要更換活塞、膜片或電磁閥等部件；如果是閥門密封面損壞，則需要進行研磨或更換閥瓣、閥座等部件。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
