| 電動調節閥與氣動調節閥的區別 發布時間：25-02-21 |

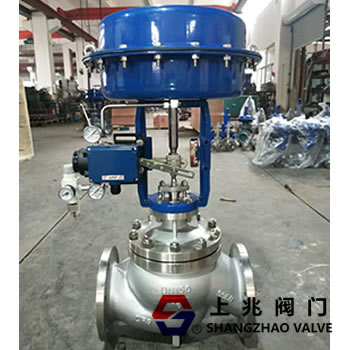

在工業自動化控制系統中，調節閥起著至關重要的作用。電動調節閥和氣動調節閥是其中最為常見的兩類調節閥，它們?cè)谠S多方面存在著明顯的區別。 一、工作原理 1. 電動調節閥 ??電動調節閥以電能作為動力源。其工作原理基于電機的轉動，電機接受來自控制器的電信號，通過減速機構帶動閥芯運動，從而改變閥門的開度。這種調節閥能夠精確地控制閥門的開啟程度，實現對流量、壓力等參數的線性調節。例如，在一些大型的供暖系統中，電動調節閥可以根據室內溫度傳感器反饋的信號，精確地調節熱水的流量，以維持室內溫度的穩定。 ??2. 氣動調節閥 ??氣動調節閥則依靠壓縮空氣作為動力。壓縮空氣進入執行機構后，推動活塞或隔膜運動，進而帶動閥芯動作。氣動調節閥的動作速度相對較快，并且在氣源穩定的情況下，能夠提供較大的推力。在化工生產過程中，當需要快速切斷或調節氣體流量時，氣動調節閥往往能發揮較好的作用，例如在一些易燃易爆的氣體輸送管道中，氣動調節閥可以迅速響應控制信號，保證生產安全。 二、結構特點 1. 電動調節閥 ??電動調節閥的結構相對復雜，主要由電動執行機構和閥體兩部分組成。電動執行機構包含電機、減速器、位置傳感器等部件。由于涉及到電氣元件，其對環境的要求相對較高，需要防止電磁干擾和防潮等。閥體部分則根據不同的應用場景，有直通式、角式等多種結構形式。而且電動調節閥的整體體積相對較大，尤其是大功率的電動調節閥，需要足夠的空間來安裝電機和散熱裝置。 ??2. 氣動調節閥 ??氣動調節閥的結構較為簡單。其執行機構主要由氣缸、活塞或隔膜等組成，閥體結構與電動調節閥有相似之處。由于以壓縮空氣為動力，氣動調節閥的部件相對較少，結構緊湊。氣動調節閥對環境的適應能力較強，在高溫、潮濕、粉塵等惡劣環境下也能正常工作。例如在一些鑄造車間，環境中存在大量的粉塵和高溫，氣動調節閥可以穩定運行，而電動調節閥可能會因?yàn)榉蹓m堵塞散熱通道或者電氣元件受潮而出現故障。 三、控制精度 1. 電動調節閥 ??電動調節閥在控制精度方面具有較大的優勢。由于電機的轉動可以通過精確的電子控制，其開度的調節可以達到非常精細的程度。一般來說，電動調節閥的控制精度可以達到0.1% - 1%之間，這對于一些對流量或壓力控制要求極高的場合非常重要。例如在高精度的化工配料過程中，電動調節閥能夠精確地按照設定的比例控制各種原料的流量，保證產品質量的穩定。 ??2. 氣動調節閥 ??氣動調節閥的控制精度相對較低，通常在1% - 5%之間。這是因?yàn)闅鈩?dòng)執行機構的運動受到壓縮空氣壓力波動和摩擦力等因素的影響。雖然通過一些改進措施，如采用高精度的定位器等，可以提高其控制精度，但總體上仍然難以達到電動調節閥的水平。然而，在一些對控制精度要求不是特別高的場合，如一般的通風系統中，氣動調節閥的精度已經能夠滿足需求。 四、響應速度 1. 電動調節閥 ??電動調節閥的響應速度相對較慢。這主要是由于電機的啟動和停止需要一定的時間，而且在調節過程中，電機的轉速也有一定的限制。一般來說，電動調節閥從全關到全開的響應時間在幾秒到幾十秒之間，具體取決于閥門的規格和電機的功率。在一些需要快速響應的場合，如緊急切斷流體的情況下，電動調節閥可能無法滿足要求。 ??2. 氣動調節閥 ??氣動調節閥的響應速度非常快。由于壓縮空氣能夠迅速推動執行機構動作，氣動調節閥可以在很短的時間內完成開度的調節。例如，一些小型的氣動調節閥從全關到全開的響應時間可以在1秒以內，這使得氣動調節閥在一些對響應速度要求極高的場合，如快速切斷閥在緊急情況下迅速切斷氣源或液源等方面具有明顯的優勢。 五、維護成本 1. 電動調節閥 ??電動調節閥的維護成本相對較高。其電氣元件容易出現故障，如電機燒毀、電路板損壞等，而且這些電氣元件的維修和更換需要專業的技術人員和設備。電動調節閥的密封件等易損件的使用壽命相對較短，需要定期更換，這也增加了維護成本。 ??2. 氣動調節閥 ??氣動調節閥的維護成本較低。由于其結構簡單，部件相對較少，出現故障的概率較低。而且氣動調節閥的易損件，如密封件等，使用壽命相對較長。在日常維護中，主要是對氣源進行清潔和干燥處理，以及定期檢查執行機構的活塞或隔膜等部件的磨損情況，維護工作相對簡單，不需要特別專業的技術人員。 六、應用場景 1. 電動調節閥 ??電動調節閥適用于對控制精度要求較高、調節較為緩慢、環境相對較好的場合。例如在現代化的智能建筑中，用于空調系統的溫度和濕度調節，通過與樓宇自動化系統相連，可以精確地控制各個房間的溫濕度。在水處理系統中，電動調節閥也可以精確地調節水的流量和壓力，以滿足不同的處理需求。 ??2. 氣動調節閥 ??氣動調節閥則更適合于對響應速度要求高、環境惡劣、對控制精度要求不是特別高的場合。如在石油化工、天然氣開采等行業中，氣動調節閥廣泛應用于各種管道系統的流量和壓力控制，特別是在緊急切斷和快速調節方面發揮著重要作用。在一些大型的工業爐窯中，氣動調節閥可以快速調節燃?xì)獾牧髁?，保證爐窯的正常燃燒。 電動調節閥和氣動調節閥在工作原理、結構特點、控制精度、響應速度、維護成本和應用場景等方面存在著明顯的區別。在實際的工業應用中，需要根據具體的需求和使用環境來選擇合適的調節閥，以確保系統的高效、穩定運行。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
