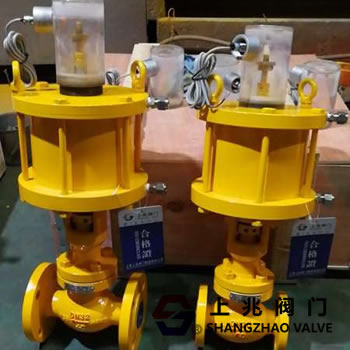

程控氣動截止閥（Programmable Pneumatic Globe Valve）是一種廣泛應用于工業自動化控制系統中的關鍵設備。它通過氣動執行機構和電子控制器的結合，實現了對流體流量的精確控制。與傳統的手動或電動截止閥相比，程控氣動截止閥具有響應速度快、控制精度高、可靠性強等優點，因此在石油、化工、電力、冶金、制藥等行業中得到了廣泛應用。

2.1 閥體部分

閥體是程控氣動截止閥的主要組成部分，通常由鑄鐵、鑄鋼、不銹鋼等材料制成。閥體內部設有閥座和閥芯，閥座固定在閥體內，閥芯則可以在閥體內上下移動。當閥芯與閥座緊密接觸時，閥門關閉；當閥芯離開閥座時，閥門打開，流體可以通過閥體流動。

2.2 氣動執行機構

氣動執行機構是程控氣動截止閥的動力源，負責驅動閥芯的運動。它主要由氣缸、活塞、彈簧、導向桿等部件組成。氣缸內充滿壓縮空氣，當氣缸兩側的氣壓發生變化時，活塞會帶動閥芯上下移動，從而實現閥門的開啟和關閉。氣動執行機構的優點是反應迅速、推力大、維護簡單，適用于高溫、高壓、腐蝕性等惡劣工況。

2.3 電子控制器

電子控制器是程控氣動截止閥的大腦，負責接收來自上位機的控制信號，并根據預設的程序發出指令，控制氣動執行機構的動作。電子控制器通常采用PLC（可編程邏輯控制器）或DCS（分布式控制系統），能夠?qū)崿F(xiàn)多種復雜的控制功能，如比例調節、積分調節、微分調節等。電子控制器還可以與傳感器、變送器等設備連接，實時監測閥門的工作狀態，確保系統的穩定運行。

2.4 反饋裝置

反饋裝置用于檢測閥芯的實際位置，并將信號反饋給電子控制器。常見的反饋裝置有位置傳感器、行程開關等。通過反饋裝置，電子控制器可以準確判斷閥門的開度，及時調整氣動執行機構的動作，確保閥門始終處于設定的工作狀態。反饋裝置的存在不僅提高了控制精度，還增強了系統的可靠性和安全性。

3.1 控制信號輸入

程控氣動截止閥的工作過程始于控制信號的輸入。通常，控制信號來自上位機或現場操作人員的操作指令。這些信號可以是模擬量（如0-10V電壓、4-20mA電流）或數字量（如開關量）。電子控制器接收到控制信號后，會根據預設的控制算法進行處理，生成相應的輸出信號，控制氣動執行機構的動作。

3.2 氣動執行機構的動作

當電子控制器發出開啟或關閉閥門的指令時，氣動執行機構會立即響應。具體來說，當需要開啟閥門時，電子控制器會向氣缸的一側通入壓縮空氣，推動活塞向下移動，帶動閥芯離開閥座，從而使閥門打開。反之，當需要關閉閥門時，電子控制器會向氣缸的另一側通入壓縮空氣，推動活塞向上移動，使閥芯與閥座緊密接觸，從而使閥門關閉。

在某些情況下，程控氣動截止閥還可以實現部分開度的調節。此時，電子控制器會根據控制信號的大小，精確控制氣缸兩側的氣壓差，使閥芯停留在某個中間位置，以實現對流體流量的精細調節。這種調節方式特別適用于需要精確控制流量的場合，如化工反應釜的進料控制、鍋爐的燃料供應控制等。

3.3 反饋與校正

為了確保閥門的實際開度與設定值一致，程控氣動截止閥配備了反饋裝置。反饋裝置會實時監測閥芯的位置，并將信號反饋給電子控制器。如果實際開度與設定值存在偏差，電子控制器會立即調整氣動執行機構的動作，使閥芯回到正確的位置。這一過程稱為閉環控制，能夠有效提高系統的控制精度和穩定性。

3.4 故障診斷與保護

程控氣動截止閥還具備完善的故障診斷和保護功能。例如，當氣源壓力不足、氣缸漏氣、閥芯卡住等故障發生時，電子控制器會立即發出警報，并采取相應的保護措施，如停止氣動執行機構的動作、鎖定閥門位置等。電子控制器還可以記錄故障信息，便于后續的維護和檢修。

程控氣動截止閥憑借其優異的性能和可靠的運行，廣泛應用于各個工業領域。以下是幾個典型的應用場景：

4.1 石油化工行業

在石油化工行業中，程控氣動截止閥主要用于控制各種介質的流量，如原油、成品油、化學品等。由于石油化工生產過程中涉及到高溫、高壓、腐蝕性等復雜工況，因此對閥門的耐久性和可靠性要求極高。程控氣動截止閥不僅能夠在惡劣環境下長期穩定運行，還能實現精確的流量控制，確保生產過程的安全和高效。

4.2 電力行業

在電力行業中，程控氣動截止閥廣泛應用于鍋爐、汽輪機、冷卻塔等設備的流體控制系統。例如，在鍋爐給水系統中，程控氣動截止閥可以根據負荷變化自動調節給水量，確保鍋爐的穩定運行；在冷卻塔中，程控氣動截止閥可以控制冷卻水的流量，保證機組的散熱效果。程控氣動截止閥還可以用于電廠的燃料供應系統、廢水處理系統等，發揮重要作用。

4.3 冶金行業

在冶金行業中，程控氣動截止閥主要用于控制爐前、爐后系統的流體流量。例如，在高爐煉鐵過程中，程控氣動截止閥可以精確控制風口的進風量，確保爐內溫度和壓力的穩定；在連鑄連軋過程中，程控氣動截止閥可以控制冷卻水的流量，防止鑄坯過熱或過冷。程控氣動截止閥還可以用于冶金企業的煤氣輸送系統、氧氣供應系統等，保障生產安全。

4.4 制藥行業

在制藥行業中，程控氣動截止閥主要用于控制藥品生產過程中的物料輸送和反應條件。例如，在藥物合成過程中，程控氣動截止閥可以精確控制反應釜內的原料進料量，確保反應的順利進行；在藥品包裝過程中，程控氣動截止閥可以控制包裝機的進料速度，保證產品質量。程控氣動截止閥還可以用于制藥企業的純化水系統、蒸汽系統等，滿足GMP（藥品生產質量管理規范）的要求。

5.1 優勢

程控氣動截止閥具有以下顯著優勢：

響應速度快：氣動執行機構的反應時間通常在毫秒級別，能夠快速響應控制信號，適應高速動態控制需求。

控制精度高：通過電子控制器和反饋裝置的配合，程控氣動截止閥可以實現高精度的流量控制，滿足不同工藝要求。

可靠性強：氣動執行機構結構簡單，維護方便，能夠在高溫、高壓、腐蝕性等惡劣環境下長期穩定運行。

安全性好：程控氣動截止閥具備完善的故障診斷和保護功能，能夠在異常情況下及時采取措施，保障系統安全。

5.2 挑戰

盡管程控氣動截止閥具有諸多優勢，但在實際應用中也面臨一些挑戰：

氣源要求高：氣動執行機構依賴壓縮空氣作為動力源，因此對氣源的質量和壓力有較高要求。如果氣源不穩定或含有雜質，可能會影響閥門的正常工作。

成本較高：相比于傳統的手動或電動截止閥，程控氣動截止閥的初期投資較大，尤其是在需要配備復雜的電子控制系統時，成本會進一步增加。

維護難度大：雖然氣動執行機構本身結構簡單，但電子控制器和反饋裝置的維護相對復雜，需要專業的技術人員進行操作和調試。

程控氣動截止閥作為一種先進的工業自動化設備，憑借其快速響應、高精度控制、可靠運行等優點，已經在多個行業中得到了廣泛應用。然而，隨著工業自動化技術的不斷發展，程控氣動截止閥也需要不斷改進和創新，以應對日益復雜的工況和更高的控制要求。未來，隨著智能化、網絡化技術的引入，程控氣動截止閥有望實現更加智能的控制和管理，為工業生產帶來更大的價值。
