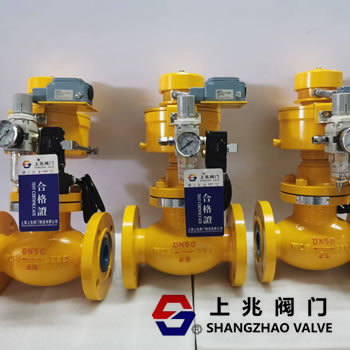

氣動切斷閥是一種廣泛應用于工業自動化控制系統中的關鍵設備，其主要功能是根據控制信號迅速切斷或開啟流體流通。本文將對氣動切斷閥的工作原理及使用說明進行詳細匯總，以便讀者更好地理解和應用這一設備。
一、氣動切斷閥的工作原理
氣動切斷閥的工作原理基于氣動執行機構的動作。該執行機構通過接收壓縮空氣信號來驅動閥芯移動，從而實現對流體通道的啟閉控制。根據執行機構的不同，氣動切斷閥可分為單作用和雙作用兩種類型。
1. 單作用氣動切斷閥
單作用氣動切斷閥的執行機構配備有彈簧復位裝置。當壓縮空氣進入執行機構時，空氣壓力克服彈簧壓力，推動活塞或膜片及閥芯移動到開啟或關閉位置。一旦控制信號消失，彈簧力將驅動閥芯回到原始位置（通常是關閉狀態）。這種類型的氣動切斷閥具有自動復位功能，適用于需要頻繁啟閉的場合。
2. 雙作用氣動切斷閥
雙作用氣動切斷閥的執行機構則沒有彈簧復位機制。閥門的開啟和關閉完全依賴于壓縮空氣的控制。壓縮空氣通過不同的管路進入執行機構的兩側，分別控制閥芯的開啟和關閉。通過調節輸入執行機構的氣壓，可以實現對閥門開度的精確控制。這種類型的氣動切斷閥適用于需要精確控制流體流量的場合。
二、氣動切斷閥的使用說明
為確保氣動切斷閥的正常運行和延長使用壽命，用戶在使用過程中應注意以下幾點： 1. 安裝前準備：在安裝氣動切斷閥之前，應先沖洗管道以去除雜質和污垢。在閥前應安裝過濾器以防止雜質進入閥門內部影響其性能。 2. 安裝方向：必須按照閥體上流動方向的箭頭安裝調節閥，以確保流體能夠順暢地通過閥門。 3. 安裝位置：氣動切斷閥較好正立垂直安裝在管道上，以減少流體對閥門的沖擊和磨損。對于閥自重較大或有震動的場合，應加支承架以提供穩定的支撐。 4. 避免應力：閥體應避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力，以防止閥門變形或損壞。 5. 配件選擇：根據實際需求，氣動切斷閥可配備定位器、手輪機構、空氣過濾減壓器和保位閥等附件，以實現更多的功能和控制要求。 氣動切斷閥作為一種重要的自動控制設備，在工業自動化領域中發揮著關鍵作用。通過了解其工作原理和使用說明，用戶可以更好地應用和維護這一設備，從而提高生產效率和降低運營成本。
|
