| 氣動球閥按其結構形式 發布時間：23-05-27 |

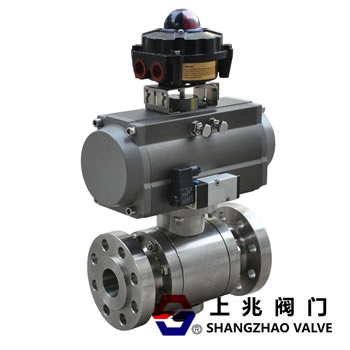

氣動球閥按其結構形式可分為: 1。浮動氣動球閥氣動球閥的球是浮動的。在介質壓力的作用下，球體能產生一定的位移，并壓緊在出口端的密封面上，保證出口端的密封。浮動氣動球閥結構簡單，密封性能好，但承載工作介質的球體的載荷全部傳遞到出口密封圈上，因此需要考慮密封圈材料能否承受球體介質的工作載荷。這種結構廣泛應用于中低壓球閥。 第二，固定球氣動球閥 氣動球閥的球是固定的，按下后不動。 所有帶固定球的閥門都有浮動座。被介質壓緊后，閥座移動，使密封圈緊壓在球體上，保證密封。通常在球的上下軸上安裝軸承，操作扭矩小，適用于高壓大口徑的閥門。為了降低氣動球閥的操作扭矩，增加密封的可靠性，近年來出現了油封球閥。在密封面之間注入專用潤滑油，形成油膜，既增強了密封性能，又降低了操作扭矩，更適用于高壓大口徑球閥。 第三，彈性球氣動球閥氣動球閥的球是彈性的。球和閥座密封圈都是金屬材料，密封壓力很高。氣動切斷閥介質本身的壓力達不到密封要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體通過在球體內壁下端開設彈性凹槽來獲得彈性。當通道關閉時，閥門使用 桿的楔形頭部使球膨脹并壓在閥座上以實現密封。在旋轉球體之前，松開楔形頭，球體將恢復原狀，使球體與閥座之間有一個小間隙，這樣可以減少密封面的摩擦力和操作扭矩。氣動球閥按其通道位置可分為直通式、三通式和直角式。后兩種球閥用于分配介質和改變介質的流向。 氣動球閥手冊 1。范圍 本手冊適用于帶法蘭端的電動或氣動球閥。 2。組成由電動或氣動致動器20和球閥閥體部分組成，球閥閥體部分與支架18和連接軸17連接。 3。使用限制溫度和壓力限制L的銘牌顯示了球閥在大工作溫度和小工作溫度下允許的大工作壓力。l使用聚四氟乙烯或RTFE閥座和密封，工作溫度應該在150到200度之間。其他類型的閥座和密封件的工作溫度應由KI工廠檢查。低溫L閥門的公稱壓力等級PN可以表示閥門在常溫下的較大工作壓力。例如:PN4.0，表示其工作溫度為-290°c ~ 380°c，大工作壓力為40Bar4.0MPa. L電動或氣動執行機構的注意事項，請參考其相應的說明書。 4。安裝 1。拆除法蘭端兩側的保護蓋，在閥門完全打開的情況下進行沖洗和清潔。2、安裝前應 按照規定的信號電或氣對整機進行測試，防止運輸引起的振動影響使用性能。測試合格后，才能按照電動執行機構的電路圖進行線路安裝。3.在準備與管道連接之前，必須清洗和清除管道中殘留的雜質，這些雜質可能會損壞閥座和球體。4.安裝時，請不要將閥門的執行機構部分作為吊點，以免損壞執行機構和附件。. 5、這種閥門應安裝在管道的水平或垂直方向。6.安裝點附近的管道不得下垂或承受外力，可用管道支架或支撐消除管道的偏差。7.與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。4、操作和使用1、操作前必須確認管道和閥門已經沖洗干凈。2.閥門的操作根據執行機構的輸入信號驅動閥桿旋轉:當閥門正轉1u002F4轉90°時，閥門關閉。當閥門向相反方向旋轉90° 1圈時，閥門打開。3.當執行機構的方向箭頭與管道平行時，閥門處于開啟狀態；當指示箭頭垂直于管道時，閥門關閉。 5。維護長的使用壽命和免維護期取決于以下因素:正常的工作條件、和諧的溫度壓力比和合理的腐蝕數據。注意:●球閥關閉時，閥體內仍有加壓流體●維修前，釋放管道壓力，保持閥門處于開啟位置●維修前。 斷開電源或氣源●維護前，從支架上斷開致動器。13.l再次鎖緊包裝。如果填料涵有輕微泄漏，再次鎖緊閥桿螺母。l注意不要鎖的太緊，一般鎖1/4到1轉，漏就停了。 2。更換閥座和密封件。a .拆卸L使閥門處于半開位置，沖洗并清除閥體內外可能存在的危險物質。l關閉球閥，拆除兩個法蘭上的連接螺栓和螺母，然后將閥門從管道上完全拆除。l拆卸驅動裝置-致動器20、連接支架18、止動墊圈14、閥桿螺母13、蝶形彈簧板12、Gnan 11、耐磨板10和閥桿填料9l拆卸閥體蓋的連接螺栓5和螺母，將閥蓋與閥體分開，取下閥蓋墊圈16。l確保閥球3處于關閉位置，可以很容易地從閥體中取出，然后取出閥座。l從閥體的孔中輕輕向下推動閥桿6，直到完全取出，然后取出閥桿下的O形圈8和填料7。注意:請注意避免刮傷閥桿表面和閥體填料函的密封部分B，重新組裝閥桿，清潔并檢查拆下的零件，強烈建議用備件包更換閥座和閥蓋墊片等密封件，并按拆卸的相反順序組裝。l用規定的扭矩交叉鎖緊法蘭連接螺栓5。l用規定的扭矩，鎖緊閥桿螺母13l，安裝執行機構，然后相應地輸入。 通過旋轉閥桿，帶動閥芯旋轉，使閥門處于開啟和關閉位置。如果可能的話，在重新組裝管道之前，請根據相關標準對閥門進行壓力密封試驗和性能試驗。d、模型表示法:和前面的閥門Q11S-16C一樣，這里S是比較老的方法，S代表塑料密封副?，F(xiàn)在用F表示，代表四氟乙烯或聚四氟乙烯材料。 氣動球閥的分類和特性 氣動球閥可分為O型氣動球閥和V型氣動球閥。o型氣動球閥采用浮動結構，球芯為精密鑄造，表面鍍硬鉻，閥座采用增強PTFE材料，節流孔與管徑相同，流量大，流阻很小，關閉時無泄漏，一般用作開關閥，特別適用于高粘度，V型球閥采用固定結構，球芯設有V型槽口，可實現對纖維狀和顆粒狀介質的剪切。根據不同的工藝設備，可選擇氣動或電動執行機構。氣動球閥和電動球閥分別組成，其中氣動球閥必須配有閥門定位器實現比例調節，電動球閥必須配有電子電動執行器或伺服放大器實現比例調節。從材質上可分為:碳鋼球閥、不銹鋼304球閥、316球閥、銅球閥。按壓力大小可分為:高壓球閥和低壓球閥。高壓氣動球閥主要應用于石油、天然氣、液壓油、工程機械等行業。主要用于以水為介質的腐蝕性管道！ 球閥 不銹鋼球閥 鑄鋼球閥 氣動球閥 電動球閥 不銹鋼法蘭球閥 高溫蒸汽球閥 蒸汽法蘭球閥 氣動絲口球閥 高平臺球閥 電動絲口球閥 一片式球閥 不銹鋼絲口球閥 內螺紋球閥 NPT內螺紋球閥 不銹鋼一片式球閥 鑄鋼一片式球閥  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
