| 緊急切斷閥的標準及相關技術要求 發布時間：23-03-02 |

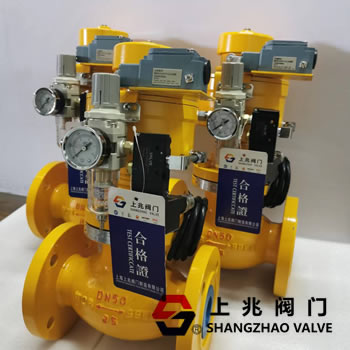

緊急切斷閥的標準及相關技術要求 在緊急切斷閥的問題上，主要的困惑是以下幾個問題。 第一，緊急切斷閥是特殊閥門嗎？ 其次，什么情況下需要設置緊急切斷閥？ 第三，緊急切斷閥需要什么條件，包括安裝條件和運行條件。 第四，緊急切斷閥與SIS有什么關系，SIS中的緊急切斷閥應滿足什么條件？ 緊急切斷閥是一種特殊閥門。關于緊急切斷閥的定義，目前只有以下標準和規范定義了術語緊急切斷閥。具體如下: GB-T22653-2008液化氣體設備緊急切斷閥。 3.1緊急切斷閥:安裝在罐車、罐式集裝箱、儲罐或管道上，在緊急情況下能迅速手動或自動關閉的閥門。 GB-T24918-2010低溫介質緊急切斷閥。 3.1緊急切斷閥:安裝在罐車、儲罐或管道上的一種閥門，在發生事故時，可以手動或自動快速關閉。 中國石化安[2010]635號《關于印發中國石化集團液化烴球罐區安全技術管理暫行規定的通知》 2.2緊急切斷閥 安裝在球罐進出口管線上，在事故或非正常情況下能快速密閉。 關閉TSO的閥門，緊急切斷閥的允許泄漏等級應達到ANSI B16.104FCI 70-2CLASS V或以上。閥門應具有熱工、手動和遙控功能，手動遙控關閉帶手柄。 中國石化[2011]518號文件《液化烴球罐緊急切斷閥選型設計規定》 3.1緊急切斷閥 專門安裝在液化烴球罐進出口管線上的開關閥，在罐區發生火災、泄漏等事故時，能迅速、嚴密地切斷TSO，隔離易燃、有毒物質。當球罐液位達到或超過高低液位極限時，可采用緊急切斷閥防止物料溢出球罐。除噴嘴外，緊急切斷閥與球罐噴嘴之間不應安裝其它配件或閥門，其間距應滿足管道安裝、閥門維修和工藝的要求。緊急切斷閥應具有自動和手動關斷功能，手動關斷功能應包括控制室遙控手動關斷和現場手動關斷。 通過以上三個定義，中石化的定義是比較具體的。經過全面的了解，我們可以看出，緊急切斷閥就類型而言并不是一種特殊的閥門。只要能滿足切斷功能，無論閘閥、球閥還是蝶閥都可以用于緊急切斷。另外，從功能上來說，緊急切斷閥是一種特殊的閥門，它的功能是出來就要專用的。 在緊急情況下，發生火災和泄漏事故時，用于切斷物料的閥門，以防止?jié)撛谑鹿实陌l(fā)生，并將事故限制在一定范圍內。 接下來，我們討論第二個問題，什么情況下需要設置緊急切斷閥。關于緊急切斷閥的設置，標準和條文中的規定零散，范圍混亂。為了更好地理解緊急切斷閥的強制性要求，有必要對相關標準條文進行梳理。我按標準和條文發布的年份依次解釋: SH3136-2003《液化烴球形儲罐安全設計規范》 6.1液化石油氣球罐的液相進出口應設置緊急切斷閥，其位置應靠近球罐。 國家安全生產監督管理總局令[2011]第40號《危險化學品重大危險源監督管理暫行規定》第十三條有毒氣體、有毒液體和可燃?xì)怏w等重點設施的重大危險源，設置緊急切斷裝置。 安全監管總局[2013]76號《關于進一步加強危險化學品建設項目安全設計管理的意見》 有毒物料儲罐、低溫儲罐、壓力球罐的進出料管線應設置自動或手動遙控緊急切斷設施。 SH-T3007-2014《石油化工儲運系統罐區設計規范》 6.4.1液化烴儲罐底部的液化烴進出口管道應設置可遠程操作的緊急切斷閥。緊急切斷閥的實施 機構應該有自動防故障措施。 安監總[2014]68號《關于進一步加強化學品罐區安全管理的通知》 大型、液化氣、劇毒化學品等重點儲罐應設置緊急切斷閥。 國家安全監管總局公告〔2016〕62號《關于印發〈關于遏制危險化學品和煙花爆竹重特大事故的意見〉的通知》自2017年1月1日起，構成ⅰ、ⅱ級重大危險源且不具備緊急停車和緊急切斷功能的危險化學品罐區一律停止使用。 2017.11《文化工作者和危險化學品生產經營單位重大生產安全事故隱患認定標準》，安全監管總局安監發〔2017〕121號3。 五、構成重大危險源的危險化學品罐區未實現緊急切斷功能； GB 50160-2018石油化工企業設計防火標準 6.4.2當站內無緩沖罐時，應在裝卸車吊車位置10米以外的裝卸管線上設置易于操作的緊急切斷閥。 綜合以上規定和標準，得出設置緊急切斷閥的范圍如下: 1。構成一、二級重大危險源的危險化學品罐區； 2大型、液化氣和有毒化學品等重點儲罐； 3。球形液化石油氣儲罐的液相進出口； 4。三、四級重大危險源中的毒物。 性氣體、劇毒液體和易燃?xì)怏w等設施。 5。有毒物料儲罐、低溫儲罐和壓力球罐的進出料管道； 6液化烴儲罐非球形儲罐也包括在內底部的進出料管線中； 7裝卸站無緩沖罐的裝卸管線； 最后，我們討論第三個問題，緊急切斷閥在實際應用中需要滿足什么條件。這里我把需要滿足的條件分為兩類，一類是選擇條件，一類是操作條件。我來總結一下標準中對緊急切斷閥的要求如下: SH-T 3005-2016《石油化工自動化儀表選型和設計規范》 10.1.6當工藝要求控制閥嚴密切斷TSO或參與緊急切斷聯鎖時，控制閥的允許泄漏等級應為GBu002FT 4213或ANSIu002FFCI 70-2標準中規定的V或以上。 10.3.6.7用于緊急切斷閥的氣動執行機構的氣缸上應安裝易熔塞，易熔塞的熔點應為250℃。當鋼瓶的溫度達到或超過易熔塞的熔點時，易熔塞就會熔化釋放鋼瓶?jī)?nèi)的壓力，使另一側鋼瓶?jī)?nèi)的彈簧或儲氣罐內的壓縮空氣推動活塞關閉閥門。 10.3.6.14用于緊急切斷閥的氣動執行機構及其附件應有防火措施，首選是安裝防火罩，防火罩應符合UL 1。 709標準，能在1093℃下抗碳?xì)浠衔锘?0分鐘。 10.3.7.11緊急切斷閥所用的電動執行機構及其附件應有防火措施，首選安裝防火罩，防火罩應符合UL 1709標準，能在1093℃下抗烴火30分鐘。 10.3.7.12用于緊急切斷閥的電動執行機構的動力電纜和信號電纜應采取防火措施。 SH-T 3007-2014《石油化工儲運系統罐區設計規范》 6.4.1液化烴儲罐底部的液化烴進出口管道應設置可遙控操作的緊急切斷閥。緊急切斷閥 致動器應具有故障安全措施。關于故障安全措施，條文的解釋有以下幾種形式:a .選擇故障安全單缸氣動執行機構；b .當選擇雙作用氣缸氣動執行機構時，配置應急儲氣罐；c .選擇電動執行機構時，使用UPS備用電源或帶儲能裝置的電動執行機構。 SH-T 3104-2013《石油化工儀表安裝設計規范》 9.4.1用于緊急停車聯鎖的調節閥和開關閥可不設隔離閥和旁通閥。 SH-T 3184-2017《石油化工罐區自動化系統設計規范》 5.4.1.13用于聯鎖和切斷進料的緊急切斷閥應在火災危險區。 設置現場手動閥門關閉按鈕或開關，以便在危險情況下進行現場手動操作。 安全監管總局[2013]76號《關于進一步加強危險化學品建設項目安全設計管理的意見》 二十二有毒物料儲罐、低溫儲罐、壓力球罐應設置自動或手動遙控緊急切斷設施。 GB 50160-2018石油化工企業設計防火標準 6.4.2當站內無緩沖罐時，應在裝卸車吊車位置10m以外的裝卸管線上設置易于操作的緊急切斷閥； 綜合以上規定和標準，緊急切斷閥需要滿足以下條件。 1緊急切斷閥所用的執行機構及其附件應有防火措施，首選安裝防火罩，防火罩應符合UL 1709標準，能在1093℃抗碳?xì)浠衔锘馂?zāi)30分鐘； 2。電動執行機構的動力電纜和信號電纜應采取防火措施； 3切斷閥的允許泄漏等級應為GBu002FT 4213或ANSIu002FFCI 70-2標準中規定的V級或以上； 4緊急切斷閥的執行機構應具有故障關斷功能； 5。在火災危險區外應設置手動閥門關閉按鈕或開關； 6有毒物料儲罐、低溫儲罐和壓力球罐的緊急切斷閥應具有自動或手動遙控功能； 7緊急切斷閥可以不設置隔離閥和旁通閥； 以上總結的緊急切斷閥的滿足條件還比較籠統和零碎，缺乏可操作性和可執行性的指導，細節不完善，如閥體的選擇、執行機構的設計、關閉行程的時間、具體的防火措施等。目前，國內有兩個關于緊急切斷閥詳細選型的指導性文件。一個是2011年中國石化發布的《液化烴球罐緊急切斷閥選型設計規定》，一個是2010年中國石化發布的《中國石化集團液化烴球罐安全技術管理暫行規定》。特別是518號文件，詳細規定了緊急切斷閥的選擇條件。雖然中國石化發布的兩個文件都是針對液化烴球罐的，但緊急切斷閥中非球罐的儲存裝置和設施仍可參考該文件。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
