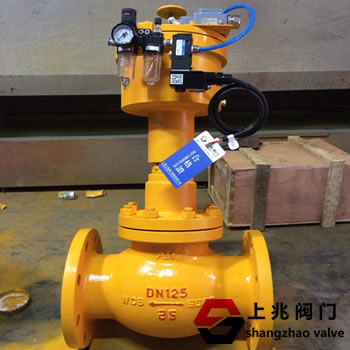

氣動切斷閥的主要性能和測試要點
氣動切斷閥的功能指標包括:基本誤差、回程誤差、死區、始端偏差、額外行程偏差、泄漏、密封性、抗壓強度、外觀、額外流量系數、固有流量特性、抗振性和使用壽命。共13項，前9項為出廠檢驗項目。由于調節閥的運輸和操作拉簧刻度的調整等因素，在安裝前往往需要對以下功能進行調整和檢查: 1基本誤差將常規輸入信號沿增減方向平穩地輸入執行機構氣室或定位器，測量各點對應的行程值，計算各點實際信號-行程關系與理論關系的誤差。它的較大值是基本誤差。實驗點應至少包括5個信號標度為0、25、50、75和100的點。測量?jī)x器的基本誤差限應小于被測閥門基本誤差限的1/4。 2返回差的實驗步驟與上面第1點所述的相同。在相同輸入信號上測量的向前和向后沖程之間的較大差異是返回差異。 3。開始和結束時的偏差方法與第1點相同。信號上限起點處的基本誤差為起點偏差；信號下限末端的基本誤差是末端偏差。 4額外行程偏差額外輸入信號送至氣動執行機構氣室或定位器使閥桿經過整個行程，實際行程與額外行程之差與額外行程之比即為額外行程偏差。實際行程大于額外行程。 5。泄漏實驗介質為10 ~ 50℃的潔凈氣體空氣和氮?dú)饣蛞簯B(tài)水或煤油；實驗壓力A的程序是:當 緊急切斷閥閥門的允許壓差大于350KPa時，實驗壓力應為350KPa，小于350KPa時，為允許壓差；b .實驗程序基于閥門的較大操作壓差。實驗信號壓力應確保閥門處于關閉狀態。在實驗過程A中，氣動閥致動器的信號壓力為零；氣動閥門執行機構的信號壓力為輸入信號的上限值加20KPa雙位閥執行器的信號壓力應為計劃規則值。在B實驗程序中，致動器的信號壓力應該是計劃規則值。實驗介質應按規定流入?yún)⑴c的閥門，閥門的出口可直接與大氣相通或出口低壓頭與大氣相通。只有在閥門和下游連接管完全充滿介質后，才能測量泄漏。
|
