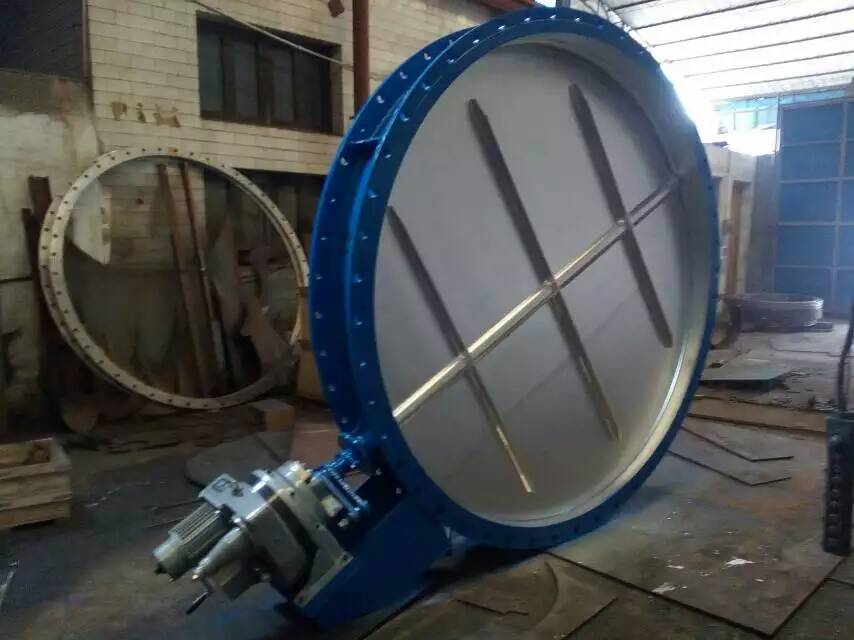

大口徑 電動通風蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道中，盤形蝶板繞軸線旋轉，旋轉角度在0° ~ 90°之間。當它旋轉到90度時，閥門完全打開。電動通風大口徑蝶閥結構簡單，體積小，重量輕，只由幾個零件組成。而且只需旋轉90度即可快速開合，操作簡單。同時，電動通風大口徑蝶閥具有良好的流體控制特性。電動通風大口徑蝶閥處于全開位置時，蝶板厚度是介質流經閥體時的唯一阻力，因此閥門產生的壓降很小，因此具有良好的流量控制特性。電動通風大口徑蝶閥有彈性密封和金屬密封。彈性密封閥，密封圈可以嵌在閥體上或貼在蝶板的外圍。電動通風調節蝶閥由電子電動執行器和 蝶閥調節機構組成。執行器有伺服系統，所以不需要伺服放大器。輸入4 ~ 20madc或1 ~ 5vdc的控制信號和單相電源即可控制運行。電動通風蝶閥具有結構簡單、流量大、調節精度高的特點。執行器可根據用戶要求配置UNIC、PSQ、HQ、JO等電子執行器。 通常，金屬密封的閥門比彈性密封的閥門長，但很難完全密封。金屬密封可以適應更高的工作溫度，而彈性密封則承受高溫。電動通風大口徑蝶閥采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動通風大口徑蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。電動通風 大口徑蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。 常用的蝶閥有對夾蝶閥和法蘭式蝶閥兩種。大口徑電動通風蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同抗干擾、抗浪涌電壓、防擊穿能力強的特點。 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。 （1）功能強勁：智能型、調節型、開關式。 （2）體積小巧：體積僅相當于同類產品的35%左右。 （3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。 （4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。 （5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
|
