| 閘閥的基本知識及相關應用 發布時間：21-04-01 |

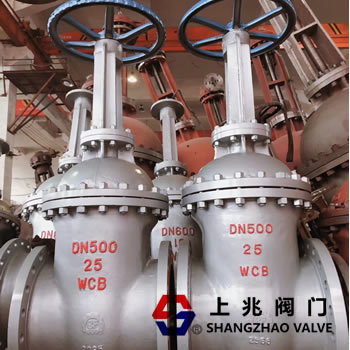

閘閥是指其中關閉構件的閘板沿通道的中心線的豎直方向移動的閥。 閘閥主要用于管道中的切斷。 閘閥是一種廣泛使用的閥門。通常，選擇使用直徑DN≥50mm的截止裝置，有時也將閘閥用于直徑較小的截止裝置。 1。閘閥的優點 1。流體阻力很小。 2。打開和關閉所需的外力很小。 3。介質的流向不受限制。 4。完全打開后，與截止閥相比，密封面受工作介質的腐蝕較小。 5。主體形狀相對簡單，并且鑄造過程更好。 2。閘閥的缺點 1。外部尺寸和開口高度都相對較大。 安裝需要很多空間。 2。在打開和關閉過程中，密封面之間存在相對摩擦，很容易引起磨損。 3。閘閥通常具有兩個密封表面，這給加工，磨削和維護增加了一些難度。 三個，閘閥的類型 1?？梢愿鶕?jù)閘板的結構進行劃分 1平行閘閥：密封面平行于垂直中心線，即，兩個密封面彼此平行的閘閥。 \\ n 在平行閘閥中，帶有推力楔形的結構是最常見的一種。兩個閘門之間有一個雙面推力楔。該閘閥適用于低壓中型和小直徑DN40-300mm閘閥。 兩個閘門之間還有一個彈簧。彈簧會產生預緊力，這有利于閘板的密封。 2楔式閘閥：密封面與垂直中心線成一定角度，即兩個密封表面是楔形閘閥。 密封表面的傾斜角度通常為2°52′，3°30′，5°，8°，10°等。角度主要取決于介質的溫度。 通常，工作溫度越高，角度應越大，以減少溫度變化時發生楔入的可能性。 在楔形閘閥中，有單閘板，雙閘板和彈性閘板。門。 單閘板楔式閘閥結構簡單，使用可靠，但對密封面角度的精度要求高，加工和維護難度大，溫度變化大時有楔入的可能性。 雙閘板楔形閘閥通常用于水和蒸汽介質管道。優點是密封面角度精度低，溫度變化不易引起楔入現象，密封面磨損時可加墊片補償。 但是，這類結構部件很多，切斷閥很容易在粘性介質中粘結，從而影響密封。 更重要的是，長期使用后，上下?lián)醢迦菀咨P，并且閘板容易脫落。彈性閘板楔形閘閥具有結構簡單，使用可靠的優點。它還可以產生少量的彈性變形，以補償密封面角度加工的偏差并提高可制造性。它已被廣泛使用   2。根據閥桿的結構，閘閥可以分為 1上升閥桿閘閥：閥桿螺母在閥蓋或支架上。打開和關閉閘門時，將旋轉閥桿螺母以實現閥桿的提升。 這種結構有利于閥桿的潤滑，開閉程度明顯，因此被廣泛使用。 2暗裝的閘閥：閥桿螺母位于閥桿內。閥體并與介質直接接觸。 打開和關閉閘門時，可通過旋轉閥桿來實現。 這種結構的優點是：閘閥的高度始終保持不變， 因此，安裝空間小，緊急切斷閥適用于大直徑或安裝空間受限的閘閥。 此結構必須配備一個打開和關閉指示器，以指示打開和關閉的程度。 這種結構的缺點是閥桿螺紋不僅不能潤滑，而且會被介質直接腐蝕，很容易損壞。 第四，閘閥的直徑會縮小 如果閥體??內通道的直徑不同，則閥座處的直徑通常小于法蘭連接處的直徑，這稱為直徑收縮。 直徑的收縮可以減小零件的尺寸，并且相應地減小了用于打開和關閉所需的力。同時，可以擴大零件的應用范圍。 但是直徑縮小之后。 流體阻力損失增加。 在某些部門的某些工作條件下，例如石油部門的輸油管道，不允許使用直徑減小的閥門。 一方面是減少管道的阻力損失，另一方面是避免直徑縮小后對機械清洗管道的障礙。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
