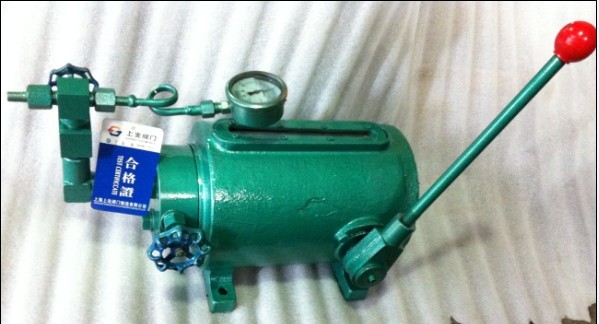

1、用途：SB03 手搖油泵與緊急切斷閥配套使用，適用于液化石油氣儲配站的大型貯罐或槽車上供緊急切斷閥在工作狀態，打開時的壓力油源，利用此泵的性能來達到控制緊急切斷閥打開或關閉的目的。

2、性能規范：

公稱壓力 強度試驗壓力 密封試驗壓力 適用溫度 適用介質

         4 6 4 -40~+50 v                                合成錠子油

Mpa ℃

1、手搖油泵通過手柄做往復動作，使壓力增高來打壓緊急切斷閥，介質即可通過。如遇火災或其它緊急情況時，將手搖油泵的泄壓閥打開。油壓系統迅速泄壓，使緊急切斷閥立刻關閉，或溫度升高至75℃以上時，安裝在油泵或緊急切斷閥的易熔塞立刻熔化，達到自動泄壓目的，使緊急切斷閥迅速關閉。

2、手搖油泵的主要構造是由吸壓油的柱塞，進油閥、出油閥及泄壓閥組成，由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔。當柱塞向上運動使工作腔的容積由小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油網進入工作腔，當柱塞向下運動時，工作腔的容積由大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。

-1-

泄壓閥是用于壓力油路系統泄壓而設置的，工作時需將泄壓閥關閉，在油路系統需要泄壓時將泄壓閥打開，即緊急切斷閥關閉。

3、泵的油箱在泵的外套體腔內，注油時打開上蓋的注油塞即可，如油箱容積不夠時可外接輔助油箱。

三、SB03手搖油泵--主要外形尺寸和連接尺寸：

四、主要零件材料：

主要零件 材料

泵體 35

閥瓣 H62

閥瓣密封閥 橡膠1-3

柱塞 2Cr13

油壓缸 35 -4-

1、泵在運輸保管時應注意擺放位置，避免破壞或損傷泵的壓力表，手柄及閥體手輪等，應存放于干燥通風的室內，長期存放應定期檢查，防止銹蝕。

2、泵在安裝前應清洗干凈，檢查各部位緊因螺紋是否松動。

3、安裝使用時裝出油孔的絲堵去掉，與泄壓系統的管路連接，注入合成錠子油，搬動手柄向系統內注入壓力油，注意油泵的貯油量，如不足應補充加油或裝置輔助油箱。

4、加足油后將泄壓閥關閉，向系統內加壓，再將泄壓閥打開，并重復3-5次以排除油路系統內的氣體，保持壓力穩定。

5、使用調壓閥高速工作腔的油壓時，應使調壓閥處于閥瓣打開的位置，從低壓逐漸上調，防止油壓突然升高撞擊或損壞壓力表。

6、限于油箱儲油的容量小，在油路系統的管路較長或用一個油泵來控制數個緊急切斷閥時，需增加輔助油箱。

故-障現象 原因 消除方法

泵油時不升壓(油泵不吸油)。 1、進油閥密封面漏油。

2、柱塞壓油時滲漏。

3、吸油濾網阻塞。 1、檢修密封面，更換密封墊，擰緊連接件。

2、修理柱塞與油缸內壁傷痕，更換密封圈。

3、換油清洗濾網污物。

停泵后表壓值下降，系統有漏油。 1、泄壓閥未關緊或密封面損壞。

2、出油閥密封面損傷或夾有污物。

3、緊急切斷閥及油路系統或油管按頭處有滲漏。

 1、檢修泄壓閥密封面及泵油時將泄壓閥扭緊。

2、檢修密封面，更換密封墊，清除污物。

3、檢修緊急切斷及油路，油管按頭等各處的滲漏點。
