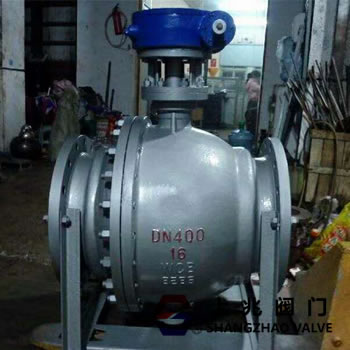

一、Q347F-16C天然氣固定球閥--產品概述
Q347F/PPL軟密封固定球閥可按客戶需求訂制，閥體可選用鑄鋼、鍛鋼，密封面材料可選用聚四氟乙烯(PTFE)、加坡纖增強聚四氟乙烯(PTFE+GLASS)、對位聚笨(PPL)，公稱壓力:0.6-10.0MPa，公稱通徑:15-1200mm，本產品具有性能優異，可靠性高，用途廣泛，價格合理等優點，適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
Q347F/PPL軟密封固定球閥兩分式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，其在管道上主要用于切斷、分配和改變介質流動方面，它的樞軸結構保證了準確的球體位置，標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能，該球閥閥前、閥后、閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放，樞軸采用防吹出保護結構，低摩擦系數的軸承等。

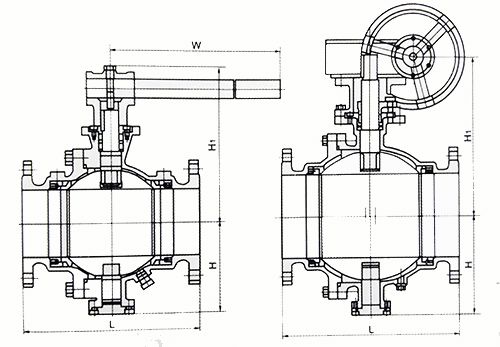

二、Q347F-16C天然氣固定球閥--結構簡圖：
軟密封固定球閥Q347F、Q347PPL,硬密封固定球閥常見的型號有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。
設計和制造標準：GB/T12237
結構長度標準：GB/T12221
閥門檢驗和試驗標準：GB/T13927
連接法蘭標準：JB/T79.1 GB/T9113.1-9113.4
|
