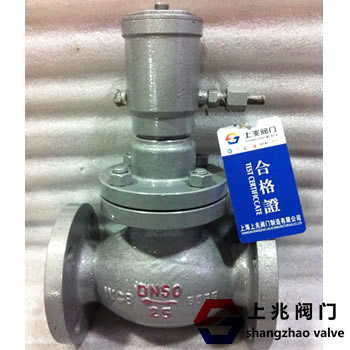

名稱：液化氣站緊急切斷閥

型號：QDY421F-40CDN150

液動緊急切斷閥簡介：

QDY421F-40CDN150液化氣站大口徑液動緊急切斷閥液動緊急切斷閥又稱液壓緊急切斷閥，油壓緊急切斷閥，與SB-03手搖油泵配套使用，通過液壓油泵的手柄做往復動作，使壓力增高推動活塞上升，緊急切斷閥打開，介質即可通過。如遇火災或其他緊急情況時，將手搖油泵的泄壓閥打開，油壓系統迅速泄壓，使液動切斷閥立刻關閉起安全保護作用。

QDY421F-40CDN150液化氣站大口徑液動緊急切斷閥性能規范及技術參數:

閥體：碳鋼，不銹鋼

口徑：DN25-DN300

連接法蘭：突面 凹面 凸面

連接方式：法蘭

壓力級：20K/4.0Mpa

油缸工作壓力：《6.0Mpa

使用溫度：-40～+80℃

油缸使用介質：混合淀子油，變壓器油

使用介質：液氨、氣氨、天然氣、液化氣

熔閉溫度：±70℃

關閉時間：《10秒

油缸開啟壓力：》2.0Mpa

液化氣站緊急切斷閥工作原理：

SB03手搖油泵的主要構造是由吸壓油的柱塞，進油閥，出油閥及泄壓閥組成。由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔，當柱塞向上運動使工作腔的容積有小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油閥進入工作腔。當柱塞向下運動時工作腔的容積有大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。泄壓閥（截止閥）是用于壓力油路系統泄壓而設置的，油泵工作時需將泄壓閥關閉，針型閥打開搖動手柄下出油口出油，在油路系統需要泄壓時將泄壓閥打開，即緊急切斷閥關閉。

QDY421F-40CDN150液化氣站大口徑液動緊急切斷閥在現場環境溫度升高至75℃以上時，安裝在油泵或液壓切斷閥的易容塞立刻熔化，達到自動泄壓目的，使油壓切斷閥自動迅速關閉。適用于液化石油氣儲配站的大型內貯罐或槽車上緊急切斷閥在工作狀態，利用液壓泵的性能來達到控制緊急切斷閥打開或關閉的目的.
