緊急切斷閥_緊急切斷閥結構形式圖

別稱：氣動切斷閥，站用切斷閥，安全切斷閥，燃?xì)馇袛嚅y，氨用切斷閥，液氨切斷閥，氨氣切斷閥

型號：QDQ421F-40C QDQ421F-40P

緊急切斷閥概述：

緊急切斷閥（Cut-off valve）在日常工作中處于常閉狀態，電磁閥線圈處于斷電狀態，不消耗電能。工作需要時，線圈通電，0.3-0.6Mpa氣源（壓縮空氣，氮?dú)猓┻M(jìn)入氣缸推動活塞上升開啟閥門，反之，線圈斷電。氣源壓力從電磁閥的排氣口排出，安全切斷閥彈簧力展開關閉，切斷閥內部結構安置【易熔合金】在工作環境溫度升高至≥80℃時熔化，氣源壓力從堵塞管排出，閥門卸壓關閉，起到安全保護作用。

氨用切斷閥產品特點：

1、適用于燃?xì)饧託庹?，液氨儲罐管道上，起安全保護作用。平常處在關閉狀態時。裝泄作業時，通過氣源壓力進入于氣缸，推動氣缸活塞帶動閥桿上升，切斷閥打開。

2、安全閥的升降彈簧復位結構設計，采用止回閥倒流壓力回位原理，氣動緊急切斷閥只能單向切斷，安裝時介質流向必須與閥體標識一致。

3，閥體→箭頭標志：承壓方向（儲罐位置）→出口方向。與槽罐車或者裝泄臂連接（承壓方向（儲罐位置）→進口方向）。

4、當管道發生泄漏，或者槽罐車溜車，通過氣源卸壓，實現遠距離控制閥門關閉。發生高溫或火情時，高溫使易熔塞熔化，氣源壓力從堵孔排出，閥門自動關閉。

5、安裝操作簡便，氣動開關型形式，開啟與關閉速度快。

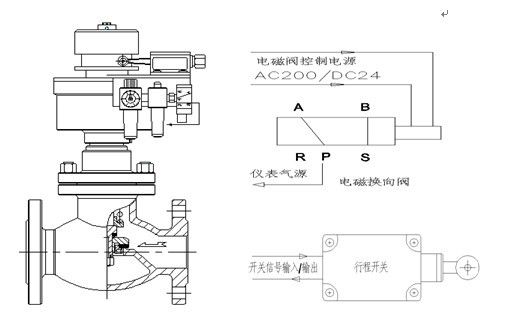

緊急切斷閥結構形式圖

液氨切斷閥配套附件：

美國ASCO電磁閥/EF8551G401MO防爆電磁閥,日本SMC/VFE3130-5t-02防爆電磁閥,Honeywell霍尼韋爾BXA3K-1A防爆限位開關/行程開關信號反饋裝置,AW20-02B-C-A空氣過濾減壓閥_日本SMC氣源處理器

切斷閥主要應用于液化石油氣、液氨等氣、液相介質的儲罐站管路和化工管道上，其工作原理和液壓式緊急切斷閥相近，結構形式類似于截止閥故在一些場合也常常作為氣動截止閥來使用，進行作業時利用空氣壓縮機或者儲氣罐開啟主閥，在緊急情況時作業人員通過遠距離快速泄放氣源，或者通過本體自帶的易熔元件進行氣壓泄放進行快速切斷動作，關閉出入口保證安全。氣動式氣源大致為0.6MPa，當氣源進行充氣時，主閥上的先導閥開啟，通過閥瓣之間的平衡孔使得進口端壓力泄壓，主閥的啟閉力大大減小，易于主閥迅速開啟，主彈簧壓縮繃緊。主閥關閉通過泄放氣源或者通過火災爆炸現場的高溫使易熔元件塞體里的易熔合金熔化，氣壓從塞孔里進行泄壓，氣缸受迫于彈簧的壓力，主閥快速關閉切斷。在結構上氣動式緊急切斷閥由于結構上的特殊性--驅動部分和閥體部分較分離，因此更容易進行維修和易損件（氣缸O型圈）的更換。

閥門通徑的大小、工作壓力、介質種類、介質溫度、環境溫度、電源電壓、連接方式、安裝方式、閥體材質、特殊選項等。重要的是記住我們可以為您提供幫助，任何有關技術需求隨時和我們聯系。
