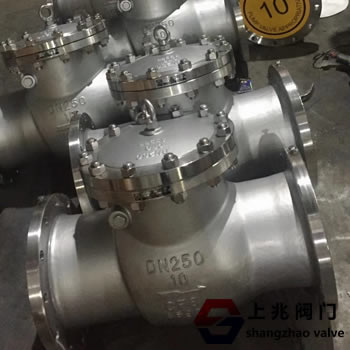

H44W不銹鋼止回閥設計用于防止管路中介質回流。止回閥是自動閥類型，并且開啟和關閉構件通過流動介質的力自動打開或關閉。 止回閥僅用于介質在一個方向上流動的管道，防止介質回流以防止發生事故。 適用介質：水，油，蒸汽，酸性介質等。 | 設計與制造 | 結構長度 | 壓力-溫度等級 | 連接法蘭 | 試驗與檢驗 | | GB12236 | GB12221 | GB9131
JB/T74
HG20604 | JB/T74-94
GB9113
HG20592-20635 | JB/T9092-1999
GB13927 |
| 零件名稱 | ZG1Cr18Ni9Ti
304 CF8 | ZG00Cr18Ni10
304L CF3 | ZG1Cr18Ni12Mo2Ti
316 CF8M | ZG00Cr17Ni14Mo2
316L CF3M | | 閥體/閥蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 | | 閥瓣 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 | | 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | | 螺栓 | 不銹鋼 | | 螺母 | 不銹鋼 |
四、H44W不銹鋼止回閥--主要外形及連接尺寸：
| 公稱通徑 | 尺寸 | | L | D | D1 | D2 | Z-Φd | b-f | H | | 20 | 150 | 105 | 75 | 55 | 4-Φ14 | 14-2 | 95 | | 25 | 160 | 115 | 85 | 65 | 4-Φ14 | 14-2 | 100 | | 32 | 180 | 135 | 100 | 78 | 4-Φ18 | 16-2 | 105 | | 40 | 200 | 145 | 110 | 85 | 4-Φ18 | 16-2 | 115 | | 50 | 230 | 165 | 125 | 100 | 4-Φ18 | 18-3 | 132 | | 65 | 290 | 180 | 145 | 120 | 4-Φ18 | 18-3 | 140 | | 80 | 310 | 195 | 160 | 135 | 8-Φ18 | 20-3 | 145 | | 100 | 350 | 215 | 180 | 155 | 8-Φ18 | 20-3 | 150 | | 125 | 400 | 245 | 210 | 185 | 8-Φ18 | 22-3 | 250 | | 150 | 480 | 280 | 240 | 210 | 8-Φ23 | 24-3 | 295 | | 200 | 550 | 335 | 295 | 265 | 12-Φ23 | 26-3 | 300 | | 250 | 650 | 405 | 355 | 320 | 12-Φ25 | 30-3 | 350 | | 300 | 750 | 460 | 410 | 375 | 12-Φ25 | 30-4 | 400 | | 350 | 850 | 520 | 470 | 435 | 16-Φ25 | 34-4 | 480 | | 400 | 950 | 580 | 525 | 485 | 16-Φ30 | 36-4 | 520 | | 450 | 1050 | 640 | 585 | 545 | 20-Φ30 | 40-4 | 580 | | 500 | 1150 | 705 | 650 | 608 | 20-Φ34 | 44-4 | 630 | | 600 | 1350 | 840 | 770 | 718 | 20-Φ41 | 48-5 | 780 |
|
