| H42H 型升降式止回閥的改進 發布時間：18-06-22 |

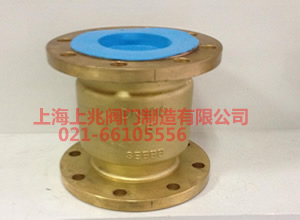

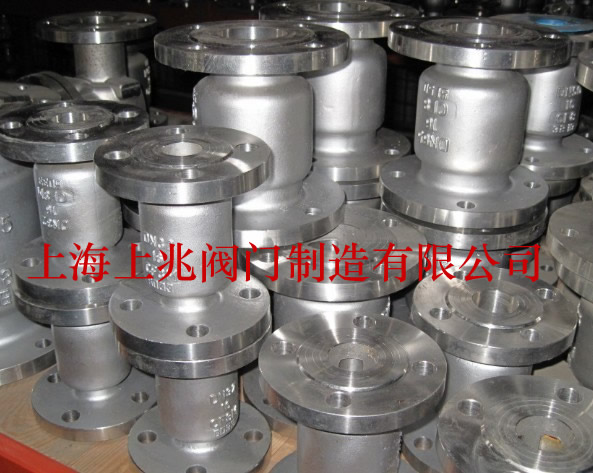

  1建議的問題 錢清一號電廠于1999年初開始安裝，并于同年7月投入試運行。在試運行期間，經常發現處于待機狀態的AC油泵和工業泵被顛倒。這對單位的安全運行構成了很大的威脅。緊急切斷閥 從現象的角度來看，可以肯定的是泵從出口反轉到泵。因此，可以確定泵出口止回閥未被緊密關閉。然后，工作人員用鏜頭撞擊出口止回閥，以消除交流油泵并使工業水泵倒轉。但是這并不能解決根本問題。 H42-H升降式止回閥用于本項目的AC油泵和工業水泵的出口。所有這些都是新安裝的。按照慣例，新的閥門泄漏應由閥門制造商更換或更換為另一個閥門：更換原始閥門并不一定保證不泄漏。切換到其他型號，因?yàn)殚y門的長度不一樣，油管做出相應的更改。這是非常困難的（因?yàn)橛凸苎h(huán)已經過去）。 衡量收益和損失的最佳方法是拆卸H42-H升降式止回閥，確定泄漏原因并提出改進建議。 2泄漏分析 首先拆下工業水泵出口止回閥，發現兩個主要缺陷。 1改進前的閥門 （1）銅套上的圖紙尺寸為26mm，但實際尺寸為14mm。由于銅套的厚度很小，銅套和閥座上的閥塞的垂直度不能保持。 （2）銅套與閥塞（上部）（一側）之間的間隙太大，s = 1 mm。 由于上述兩個主要缺陷，在泵停止之后，閥套在銅套中的位置移動（不垂直），并且母管處的流體從閥座泄漏到泵中，導致水和油泵倒轉。 3種改進方法 針對上述缺陷，我們對H42-H升降式止回閥進行了改進。 改進的閥門 圖2改進的閥門 嘗試移除原來的銅套并重新處理一個銅套。銅套的厚度為50mm，卷軸（上部）的間隙（一側）為0.5mm。經過這種處理后，閥芯與閥座之間的垂直度可以保持，同時閥芯（上部）不會在銅套內移動。 4結果 H42H升降式止回閥改進后，重新安裝，沒有水泵倒轉。其他兩個工業泵和油泵出口止回閥也一樣。1改進前的閥門 （1）銅套上的圖紙尺寸為26mm，但實際尺寸為14mm。由于銅套的厚度很小，銅套和閥座上的閥塞的垂直度不能保持。 （2）銅套與閥塞（上部）（一側）之間的間隙太大，s = 1 mm。 由于上述兩個主要缺陷，在泵停止之后，閥套在銅套中的位置移動（不垂直），并且母管處的流體從閥座泄漏到泵中，導致水和油泵倒轉。 3種改進方法 針對上述缺陷，我們對H42H升降式止回閥進行了改進。 改進的閥門 圖2改進的閥門 嘗試移除原來的銅套并重新處理一個銅套。銅套的厚度為50mm，卷軸（上部）的間隙（一側）為0.5mm。經過這種處理后，閥芯與閥座之間的垂直度可以保持，同時閥芯（上部）不會在銅套內移動。 4結果 H42-H升降式止回閥改進后，重新安裝，沒有水泵倒轉。另外兩臺工業用泵和油泵出口止回閥均采用同樣的方式處理，并取得了令人滿意的結果。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
