| 止回閥的選型標準 發布時間：18-03-26 |

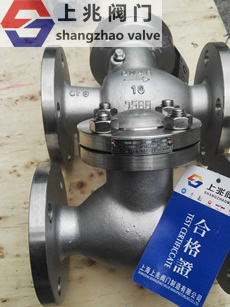

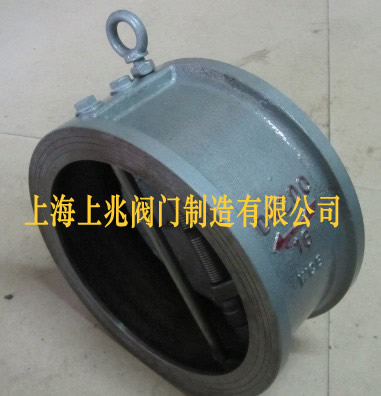

止回閥的選型標準 1. 為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥； 2. 止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質； 3. 一般在公稱通經50mm的水平管道上都應選用立式升降止回閥； 4. 直通式升降止回閥在水平管道和垂直管道上都可安裝； 5. 對于水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動； 6. 升降式旋啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；  7. 旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線 上，如裝在垂直管道上，介質流向要由下而上； 8. 旋啟式止回閥不宜制成小口徑閥門、可以做成很高的工作壓力，PN可達到42MPa，而且DN也可以做到很大，最大可以達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品、等。介質工作溫度范圍在-196--800℃之間； 9. 適用場合是低壓大口徑，而且安裝場合受到限制；  10. 蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上； 11. 隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上，特別適用于自來水管道上，一般介質工作溫度在-12--120℃之間，工作壓力<1.6MPa，但隔膜式止回閥可以做到較大口徑，DN最大可以達到2000mm以上； 12. 球形止回閥適用于中低壓管路，可以制成大口徑； 13. 球形止回閥的殼體材料可以用不銹鋼制作，密封件的空心球體可以包裹聚四氟乙烯工程塑料，所以在一般腐蝕性介質的管路上也可應用，工作溫度在-101--150℃之間，其公稱壓力≤4.0MPa，公稱通經范圍在200—1200之間； 14. 對于不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，第二步是選擇可能滿足所需要的關閉速度的止回閥的類型； 15. 對于可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，如果介質流動范疇很大，則用于可壓縮性流體的止回閥可使用一減速裝置，如果介質流連續不段地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥； 16. 止回閥應確定響應的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大小； 17. 對于DN50mm以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥； 18. 對于DN50mm以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥； 19. 對于DN大于50mm、小于600mm的高中壓止回閥，宜選用旋啟式止回閥； 20. 對于DN大于200mm、小于1200mm的中低壓止回閥，宜選用無磨損球形止回閥； 21. 對于DN大于50mm、小于2000mm的低壓止回閥，伊選用蝶式止回閥和隔膜式止回閥； 22. 對于要求關閉時水擊沖擊比較小或無水擊的管路，宜選用緩閉式旋啟止回閥和緩閉式蝶形止回閥。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
