660V防爆電動閘閥發布時間：18-03-06

660V防爆電動閘閥是上海上兆閥門提供的一種礦用防爆電動閘閥，主要用于煤礦行業污水排放管道上起到開關作用，主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

型號	PN	工作壓力（MPa)	適用溫度（℃）	適用介質	材料
					閥體、閘板、閥蓋	閘桿	密封面	填料
Z940H-100	100	10.0	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z940H-160	160	16.0
Z940Y-100	100	10.0					堆焊硬質合金
Z940Y-160	160	16.0
Z940Y-100I	100	10.0	≤550	蒸汽、油品	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z940W-100P	100	10.0	≤200	醋酸類介質	鉻鎳不銹鋼	鉻鎳不銹鋼	本體材料	聚四氟乙烯
Z940W-100R	100	10.0			鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	本體材料

。

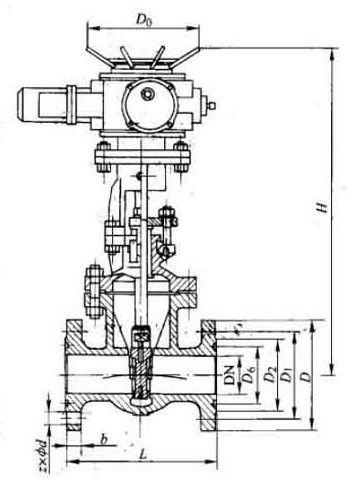

Z940H、Z940Y、Z940W型PN100 電動鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	D6	b	z×Φd	H	重量/kg
50	250	195	145	112	85	28	4×Φ25	650	100
65	280	220	170	138	110	32	8×Φ25	680	120
80	310	230	180	148	115	34	8×Φ25	755	210
100	350	265	210	172	145	38	8×Φ30	830	300
125	400	310	250	210	75	42	8×Φ34	965	440
150	450	350	290	250	205	46	12×Φ34	1020	500
200	550	430	360	312	260	54	12×Φ41	1240	570
250	650	500	430	382	313	60	12×Φ41	1400	900
300	750	585	500	442	364	70	16×Φ48	1920	1020
350	850	655	560	498	420	76	16×Φ54	2010	1250
400	950	715	620	558	480	80	16×Φ54	2100	1390

Z940H、Z940Y、Z940W型PN160 電動鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	D6	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	650	170
65	345	245	190	152	110	44	8×Φ30	680	230
80	390	260	205	168	130	46	8×Φ30	755	250
100	450	300	240	200	160	48	8×Φ34	830	390
125	525	355	285	238	490	60	8×Φ41	970	450
150	600	390	318	270	205	66	12×Φ48	168	680
200	750	480	400	345	275	78	12×Φ48	1492	1073
