| 通用閥門標準 發布時間：17-12-01 |

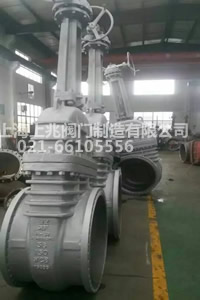

閥門簡介 閥門：安裝在壓力容器、受壓設備及其連接管道上，用以控制介質流向的、具有可動機構的機械產品的總稱。 通用閥門：壓力容器、受壓設備及其連接管道上最常用的閥門的統稱。 閥門按照其工作原理有以下分類： 緊急切斷閥是一種由液動或氣動執行器組成的閥門，在管路方式爆裂或產生安全事故時利用閥門的自動裝置切斷管道流通的介質避免發生重大事故的發生，緊急切斷閥采用單作用執行器，一旦發生事故通過遠程控制或緊急切斷閥自身帶有熔斷裝置自行關閉。  閘閥： 閘閥也叫閘板閥, 是一種廣泛使用的閥門。它的閉合原理是閘板密封面與閥座密封面高度光潔、平整一致, 相互貼合, 可阻止介質流過, 并依靠頂模、彈簧或閘板的模形, 來增強密封效果。它在管路中主要起切斷作用。作為截止介質使用時，在全開時流道直通，此時介質運行的壓力損失最小。   截止閥： 截止閥, 也叫截門, 是使用最廣泛的一種閥門, 它之所以廣受歡迎, 是由于開閉過程中密封面之間摩擦力小, 比較耐用, 開啟高度不大, 制造容易, 維修方便, 不僅適用于中低壓, 而且適用于高壓。  蝶閥： 蝶閥也叫蝴蝶閥, 顧名思義, 它的關鍵性部件好似蝴蝶迎風, 自由回旋 。蝶閥的閥瓣是圓盤, 圍繞閥座內的一個軸旋轉, 旋角的大小, 便是閥門的開閉度。 閥瓣安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。  球閥： 球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便, 體積小, 可以做成很大口徑, 密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質 沖蝕。  旋塞閥： 旋塞閥是依靠旋塞體繞閥體中心線旋轉, 以達到開啟與關閉的目的。它的作用是切斷、分田和改變介質流向。結構簡單, 外形尺寸小, 操作時只須旋轉90度, 流體阻力也不大。 其缺點是開關費力 , 密封面容易磨損, 高溫時容易卡住, 不適宜于調節流量。 止回閥： 原理：止回閥是依靠流體本身的力量自動啟閉的閥門,它的作用是 阻止介質倒流。在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重閉合，從而切斷流動。別名：逆止閥、單向閥、單流門等。  減壓閥： 減壓閥是將介質壓力降低到一定數值的自動閥門, 一般閥后壓力要小于閥前壓力的50% 。減壓閥種類很多, 主要有活塞式和彈簧薄膜式兩種。  疏水閥： 疏水閥也叫阻汽排水閥、汽水閥、疏水器、回水盒、回水門等。它的作用是自動排泄不斷產生的凝結水, 而不讓蒸汽出來。分為熱動力式疏水閥和鐘形浮子式疏水閥又稱吊桶式疏水閥。 閥門測試標準: GB/T 4213-2008《氣動調節閥》 GB/T 8464-2008《鋼制和銅制螺紋連接閥門》 GB/T 10869-2008《電站調節閥》 GB/T 12224-2005《鋼制閥門一般要求》 GB/T 12232-2005《通用閥門法蘭連接鐵制閘閥》 GB/T 12233-2006《通用閥門鐵制截止閥和升降式止回閥》 GB/T 12234-2007《石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥》 GB/T 12235-2007《石油、石化及相關工業用鋼制截止閥和升降式止回閥》 GB/T 12236-2008《石油、化工及相關工業用的鋼制旋啟式止回閥》 GB/T 12237-2007《石油、石化及相關工業用的鋼制球閥》 GB/T 12238-2008《法蘭和對夾連接彈性密封蝶閥》 GB/T 12239-2008《工業閥門 金屬隔膜閥》 GB/T 12240-2008《鐵制旋塞閥》 GB/T 12241-2005《安全閥 一般要求》 GB/T 12242-2005《壓力釋放裝置 性能試驗方法》 GB/T 12243-2005《彈簧直接載荷式安全閥》 GB/T 12244-2006《減壓閥一般要求》 GB/T 12245-2006《減壓閥 性能試驗方法》 GB/T 12246-2006《先導式減壓閥》 GB/T 12251-2005《蒸汽疏水閥 試驗方法》 GB/T 13927-2008《工業閥門 壓力試驗》 GB/T 13932-1992《通用閥門鐵制旋啟式止回閥》 GB/T 19672-2005《管線閥門技術條件》 GB/T 21385-2008《金屬密封球閥》 GB/T 21387-2008《軸流式止回閥》 GB/T 22130-2008《鋼制旋塞閥》 GB/T 22653-2008《液化氣設備用緊急切斷閥》 GB/T 22654-2008《蒸汽疏水閥 技術條件》 GB/T 24920-2010 《石化工業用鋼制壓力釋放閥》 GB/T 24925-2010《低溫閥門技術條件》 JB/T 4730.2-2005《承壓設備無損檢測射線檢測》 JB/T 4730.3-2005《承壓設備無損檢測超聲檢測》 JB/T 4730.4-2005《承壓設備無損檢測磁粉檢測》 JB/T 4730.5-2005《承壓設備無損檢測滲透檢測》 JB/T 5296-1991《通用閥門 流量系數和流阻系數試驗方法》 JB/T 5298-1991《管線用鋼制平板閘閥》 JB/T 6439-2008《閥門受壓件磁粉檢測》 JB/T 6440-2008《閥門受壓鑄鋼件射線照相檢測》 JB/T 6902-2008《閥門液體滲透檢測》 JB/T 6903-2008《閥門鍛鋼件超聲波檢測》 JB/T 7248-2008《閥門用低溫鋼鑄件技術條件》 JB/T 7747-2010《針形截止閥》 JB/T 7749-1995《低溫閥門技術條件》 JB/T 7927-1999《閥門鑄鋼件外觀質量要求》 JB/T 8527-1997《金屬密封蝶閥》 JB/T 8691-1998《對夾式刀形閘閥》 JB/T 8858-2004《閘閥靜壓壽命試驗規程》 JB/T 8859-2004《截止閥靜壓壽命試驗規程》 JB/T 8860-2004《旋塞閥靜壓壽命試驗規程》 JB/T 8861-2004《球閥靜壓壽命試驗規范》 JB/T 8863-2004《蝶閥靜壓壽命試驗規程》 JB/T 8937-2010《對夾式止回閥》 JB/T 9092-1999《閥門的檢驗與試驗》 API 594-2010《法蘭、凸耳對夾、對夾及對焊連接式止回閥》 API 598-2009《閥門檢查與試驗》 API 599-2007《法蘭、螺紋、焊接的鋼制旋塞閥》 API 600-2009《法蘭和對焊連接的鋼制閘閥》 API 602-2009《石油和天然氣工業用公稱尺寸小于和等于DN100的鋼制閘閥、截止閥和止回閥》 API 603-2007《耐腐蝕螺栓閥帽閘閥–法蘭端和對焊端》 API 608-2008《法蘭、螺紋和焊連接的金屬球閥》 API 609-2009《雙法蘭、凸耳對夾式和對夾式蝶閥》 API 600-2015《鋼制法蘭和對焊連接閘閥》 API STD 602-2015《閘閥，截止閥和止回閥尺寸為DN 100 （ NPS 4 ）和較小的石油和天然氣工業》 API 622-2006《防逸散過程閥門填料型式試驗》 API STD 623-2013《鋼制截止閥.法蘭和對接焊的終端、螺栓閥帽》 API 624-2014《帶FE石墨填料升降桿閥門的型式測試》 ANSI/API SPECIFICATION 6D-2010《管線閥門》 HG 3158-2005《液化氣體罐車用緊急切斷閥》 BS EN 12266.1-2003《工業閥門-壓力試驗 第1部分 壓力試驗，試驗程序和接受準則–強制要求》 BS EN 12266.2-2002《工業閥門-壓力試驗 第2部分 試驗，試驗程序和接受準則–附加的要求》 ISO 5208-2008《工業閥門-金屬閥門壓力試驗》 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
