普通截止閥與柱塞截止閥的區別
截止閥： 截止閥是有閥體、閥蓋、閥瓣、手輪等主要部件組成。廣泛適用于蒸汽、燃?xì)狻⒁夯蜌?、液氨、城市供水等管道上起到關閉作用。截止閥操作方式手動、電動、氣動、液動等裝置。連接方式有法蘭連接、承插焊、對焊。截止閥為直通式、閥座密封面材料為 Cr13 系不銹鋼、公稱壓力 PN16~PN160、閥體材料為碳素鋼的截止閥。 截止閥性能參數： | 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 | | J41H-16C~160C | 16~160 | 1.6~16.0 | ≤425 | 水、蒸汽、油品 |
截止閥配件材質：

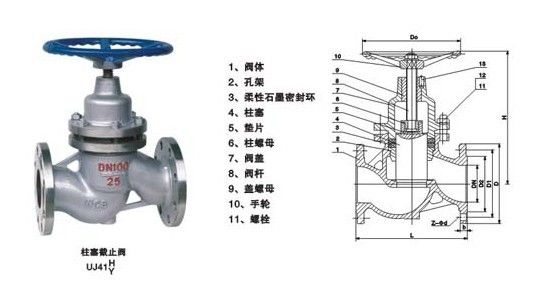

柱塞截止閥： UJ41H/UJ41Y柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。在閥門中，柱塞與密封圈間采用過盈配合。通過調節閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜絕了外泄漏。由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優質耐靡材料，能保證閥門的使用壽命。本閥門結合柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎、用途廣泛的新品種。 柱塞截止閥--安裝及維修 1、柱塞式截止閥出廠前每只均經過調試，按標準試壓，持續三分鐘無滲漏使用時只需外表及孔腔清洗干凈，不必拆洗和調整更動，基本上可保證在一年內無須檢修。 2、柱塞式截止閥可在管疲乏上任意位置安裝。介質流動方向見閥體上箭頭所示。 3、經過一段時間的使用如有滲漏必須先交無效分蘗門開啟后，再將閥蓋上的壓緊螺栓均勻地略加旋緊壓至不漏即可，不宜盲目將螺栓擰得太緊，造成密封圈壓壞，失去密封作用。 4、當密封圈損壞需要更換時應注意防止柱塞和新密封圈表面劃痕和碰傷。 柱塞截止閥--應用規范 | 閥體材料 | 適用溫度 | 適用介質 | 范圍壓力 | | 鑄鋼 | ≤425℃ | 水、蒸氣、石油 | PN1.6－10 | | 不銹鋼 | ≤300℃ | 硝酸、醋酸 | PN1.6－10 | | 含鉬不銹鋼 | ≤300℃ | 氮、氫、氨、尿素 | PN1.6－10 | | 蒙乃爾 | ≤300℃ | 氫、氟、酸 | PN1.6－10 | | 鉻鉬礬鋼 | ≤600℃ | 蒸氣、石油 | PN1.6－10 |
