閥門型號編制方法|閥門選型手冊

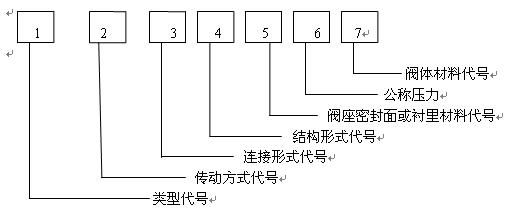

JB308—75《閥門型號編制方法》適用于工業管道用閘閥、截止閥、節流閥、旋塞閥、球閥、蝶閥、隔膜閥、止回閥、底閥、安全閥、疏水閥、減壓閥等。JB4018—85《電裝閥門型號編制方法》除適用于上述閥門外，還適用于鍋爐給水分配閥、調節閥、水位計和平衡容器等。這兩個標準基本上是相同的，只是JB4018—85《電裝閥門型號編制方法》中閥門類型和結構形式的內容有所增加。 一、閥門型號的組成 閥門型號的組成由七個單元順序組成，見表1-8。 表1-8閥門型號的組成
閥門型號編制方法 二、閥門類型和結構形式的代號 閥門類型代號用漢語拼音字母表示，閥門結構形式代號用阿拉伯數字表示，見表1—9
注：1.杠桿式安全閥在類型代號前加“G”漢語拼音字母。 2.低溫（低于-40℃）、保溫（帶加熱套）和帶波紋管的閥門，在類型代號前分別加“D”、“B”、“W”漢語拼音字母。 3.此表引用標準JB4018—85和JB308—75閥門型號編制方法，其中閥門類型代號F、T、B引用JB4018—85電站閥門型號編制方法。 4.柱塞閥類型和結構形式的代號與截止閥相同，國內目前只產生直通式。 三、閥門傳動方式和連接形式的代號 閥門傳動方式和連接形式的代號用阿拉伯數字表示，見表1-10。 表1-10閥門的傳動方式和連接形式代號
注：1.傳動方式中省略了手輪、手柄和扳手傳動以及安全閥、減壓閥、疏水閥的代號。 2.對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示。防爆電動用9B表示。 3.連接形式中焊接包括對焊和承插焊。 四、閥座密封面或襯里材料的代號 閥座密封面或襯里材料的代號用漢語拼音字母表示，見表1-11。 表1-11閥座密封面或襯里材料的代號
注：由閥體直接加工的閥座密封面材料代號用“W”表示，當閥座和閥瓣（閘板）密封面材料不同時，用低硬度材料代號表示（隔膜閥除外）。 五、閥體材料的代號 閥體材料的代號用漢語拼音字母表示，見表1-12. 表1-12閥體材料代號
注：1.公稱壓力PN≤1.6MPa的灰鑄鐵閥體和公稱壓力PN≥2.5MPa的碳素鋼閥體均省略本代號。 2.JB4018—85電站閥門型號編制方法中規定灰鑄鐵代號為“H”。 六、公稱壓力的代號 公稱壓力代號用阿拉伯數字表示。公稱壓力數值，按國家標準JB1048—90管道元件公稱壓力的規定，見表1-2。 1.電站閥門 當介質最高溫度≤450℃時，標注公稱壓力數值。當介質最高溫度＞450℃時，應標注工作溫度和工作壓力，工作壓力須用P標志，并在P字的右下角標注介質最高溫度的十分之一值，其代號為Pt，Pt后用阿拉伯數字標注工作壓力。例如工作溫度為540℃，工作壓力為10MPa的閥門，其代號為P5410V。對于通用閥門其工作壓力數值以MPa為單位的工作壓力值10倍，如電站閥門中的P5410V在通用閥門中不是為P54100。 2.通用閥門 公稱壓力及工作壓力數值均用以MPa為單位的數值的10倍來表示。 七、閥門的命名 閥門的名稱按傳動方式、連接形式、結構形式、襯里襯里和類型命名。但下述內容在命名中均予以省略： 1.連接形式中：“法蘭 2.結構形式中 ⑴閘閥的“明桿”、“彈性”、“剛性”和“單閘板”； ⑵截止閥和節流閥的“直通式”； ⑶球閥的“浮動”和“直通式”； ⑷蝶閥的“垂直板式”； ⑸隔膜閥的“屋脊式”； ⑹旋塞閥的“填料”和“直通式”； ⑺止回閥的“直通式”和“單瓣式”； ⑻安全閥的“不封閉”； 3.閥座密封面材料中的“材料名稱” 八、閥門型號和名稱編制方法示例 1.通用閥門 ⑴電動機傳動、法蘭連接、明桿楔式雙閘板、閥座密封面材料由閥體直接加工、公稱壓力PN0.1MPa、閥體材料為會鑄鐵的閘閥： Z942W-1 電動楔式雙閘板閘閥 ⑵手動、外螺紋連接、浮動直通式、閥座密封面材料為氟塑料、公稱壓力PN4MPa、閥體材料為1Cr18Ni9Ti的球閥： Q21F-40P 外螺紋球閥 ⑶氣動常開式、法蘭連接、屋脊式、襯里材料為襯膠、公稱壓力PN0.6MPa、閥體材料為灰鑄鐵的隔膜閥： G6K41J-6J 氣動常開式隔膜閥 ⑷液動、法蘭連接、垂直板式、閥座密封面材料為鑄銅、閥瓣密封面材料為橡膠、公稱壓力PN0.25MPa、閥體材料為灰鑄鐵的蝶閥： D741X-2.5Z 液動蝶閥 2.電站閥門 ⑴圓柱齒輪傳動、焊接連接、明桿楔式雙閘板、閥體密封面材料為合金鋼、工作壓力PN10MPa、工作溫度為540℃、閥體材料為123CrMoV鋼的閘閥： Z462H-P5410V圓柱齒輪傳動雙閘板閘閥 ⑵電動、焊接連接、多級套筒柱塞式、閥座密封面材料為硬質合金、公稱壓力PN32MPa，安付通材料為碳素鋼的調節閥。 T969Y-32 電動高壓差調節閥 ⑶手輪傳動、法蘭連接、直通式、密封面材料為合金鋼、公稱壓力PN10MPa、閥體材料為碳素鋼的截止閥： J41H-10 截止閥 上兆閥門其他產品： 閘 閥 截止閥 球 閥 蝶 閥 緊急切斷閥 電磁閥 水力控制閥 止回閥 刀型閘閥 旋塞閥 過濾器 減壓閥 疏水閥 隔膜閥 調節閥 阻火器 呼吸閥 燃氣閥門 冶金閥門 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
